wcc与PLC用以太网联不上
郑志武
发布于2012-12-10 23:07
2
0
标签：

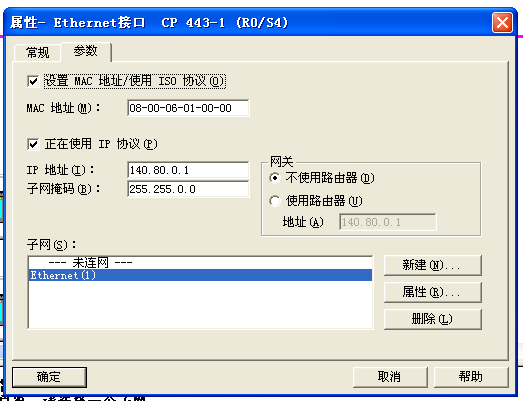

附图是原来plc程序cp443-1的设置,它用到了mac地址与ip地址.由于硬盘坏了,重新装系统和软件后,按照《wincc连接siemensplc的常用方式》以太网与plc联网方式,发现步工控机与plc都联不上,用ping没有反应,查看网络联接图标,发现有输出,没有接收,cp443-1上的tx与td没有闪烁,是不是我联网方式用错了,工控机上有cp1613以太网控制卡,但是找不到驱动程序,所以没办法用工业网,还有两个普通网卡.
现在我想用普通的网卡联网,是不是我的想法错了,还是我的接线和设置出现问题?求解
图片说明： 1，附图
佳答案
1、工控机中没有cp1613以太网卡的驱动的话通讯不了plc的。把驱动添加即可解决问题。
2、或者用普通网卡设置连接。
设置setpg/pc接口为s7online--------->tcp/ip本机的网卡
3、wincc需要设置ip或者mac地址。
1）.在tcp/ip或industrialethernet通道上右键“系统参数”，“单元”选项页下，“逻辑设备名称”选择"tcp/ip-->本地网卡"或"iso-->本地网卡"。然后设置ip或者mac地址。
2）.在连接的属性中，插槽号要输入cpu的位置，对于s7-300来说是2。
