s7-300不能上载程序
郑志武
发布于2012-12-10 23:06
3
0
标签：
s7-300plc程序不能上载到电脑上，当上载的时候出现提示，提示内容是“不能在pc/pg和plc之间建立连接”。cpu和通讯电缆我都换了还是没有通讯上。但我在另一台电脑上就可以通讯上了。两台电脑装的step7软件版本不一样。请前辈给我指点一下，谢谢。
问题补充：
谢谢大家的回复。
1，插槽0改为2，试了还是不行，出一样的提示。
2，我是在做实验，就想试一下我的笔记本为什么连不上plc。
3，pc/pg设置我也重新设置了可是还是连不上啊。
谢谢大家的帮助。

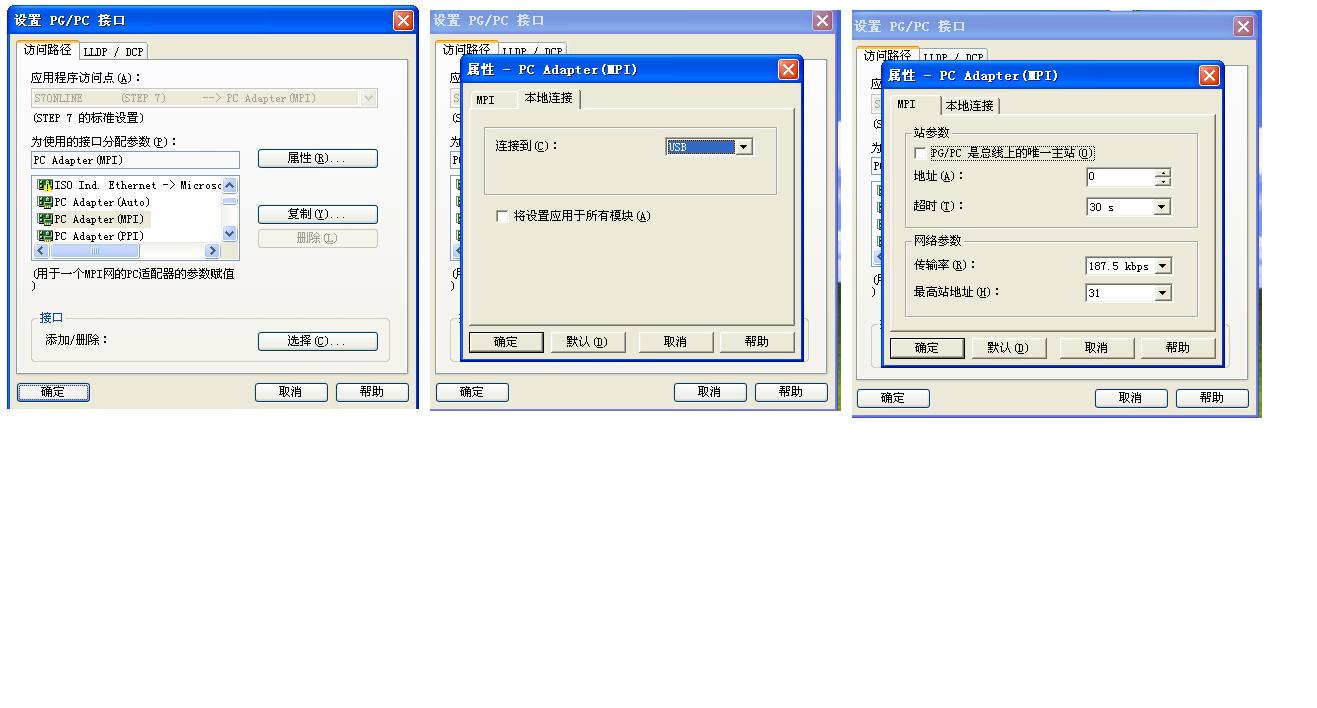

图片说明： 1，插槽改为2 2，提示信息 3， 设置pc/pg
佳答案
首先回复一下天下顽主，在中央机上左边1号槽是电源模块，2号槽上cpu模块，3号槽是接口模块。
1.楼主请先检查一下，你的pc/pg接口设置是否正确。
2.将你上传图片里的插槽0改为2，再试一试。
3.cpu和通讯电缆都换了，你是在做实验学习还是在现场操作？更换cpu需要相关型号的，如果在现场操作，没把握请不要冒险，操作错误有可能会把你mmc卡里的程序清除，请谨慎。
4.我把你上传的图片注释了一下，你试一试吧。
问题补充：
1.请问你的cpu的订货号是多少？是2dp的cpu吗？2dp的cpux1通信接口是mpi/dp接口，x2通信接口是dp接口，你的编程线缆要接到x1的mpi/dp接口上才行，节点地址机架0插槽2。
2.在线上传程序其实很简单的，主要就是上面所述的pc/pg接口设置和节点地址机架0插槽2。既然你在做实验，可以试一试将pc/pg接口设置为pcadapter(auto)或pcadapter(profibus)和x1及x2通信接口通信是否正常，节点地址机架0插槽2不变。
3.如果还不行，重新做下系统，重新安装一下你的step７和编程线缆驱动，好是先换一台安装有step７和编程线缆驱动其他笔记本或台式机，比较一下是不是你的软件有问题。
