s7-300定时器的问题
郑志武
发布于2012-12-04 22:58
3
0
标签：
做了个程序想用t1启动电机t0停止电机其中db1.dbx27.6一直导通
但是实现不了请问我的程序是不是有问题
问题补充：
我用to驱动了一个线圈我在线监视这个线圈看上去一直导通
但是t1驱动的线圈是一通一断的

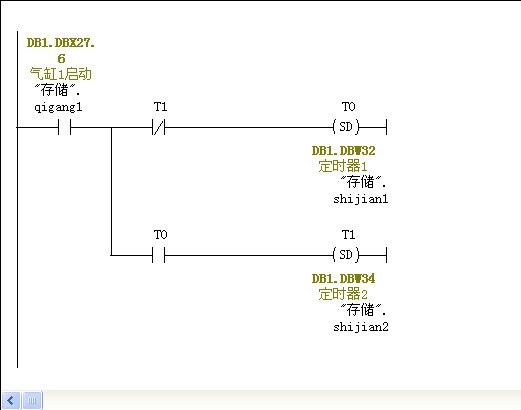

图片说明： 1，程序定时器
佳答案
以你现在的程序来看,t0和t1的时序应当是这样的:
t0所驱动的线圈:先off,时长为db1.dbw32,然后变为on,时长为db1.dbw34,接下来就以重复上述过程.
t1所驱动的线图,只是在t1变为on的瞬间会接通一个扫描周期,你可能根本就看不到它变为on.
见附件中的时序图.
问题补充：我用to驱动了一个线圈我在线监视这个线圈看上去一直导通
这只是因为db1.dbw32中的时间太短的原因造成的错觉.你可以将这个时间设得长一些,再观察.
至于"但是t1驱动的线圈是一通一断的"，我不知道你是怎么看见的，因为按照程序来看的话，这个线圈只能on一个扫描周期，时间多也就是100ms左右，应当是看不见的。
