6es7 307-1ea01-0aa0电路图

郑志武 发布于2012-11-30 17:36 2 0 标签：

请问有没有关于6es7307-1ea01-0aa0的电路图。

佳答案

摘自模块手册


模块手册s7300_module_data_manual_zh-chs_zh-chs
可以在下载中心中找到

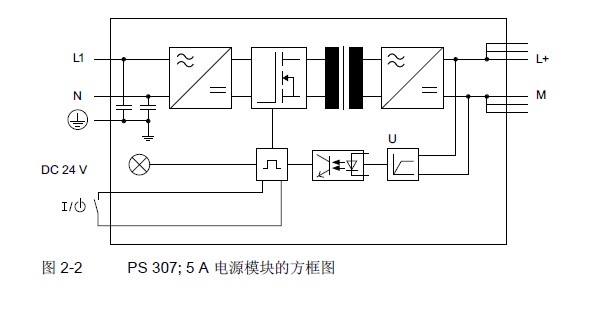

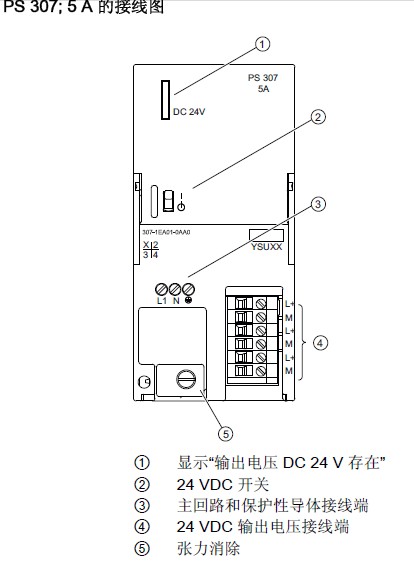

图片说明：1，方框图2，接线图
