关于s7 300 连接 em 277的问题
郑志武
发布于2012-11-27 22:38
30
0
标签：
近做个工程s7300做主站下挂了四个im153现在需要通过em277与s7200通讯通讯量到s7300输入量有28b输出量8bs7200对应输入v200-v208输出v217-v245请教各位前辈：
1我可以直接把后一个im153的出线dp电缆接到em277上可以吗？三个im153的地址为456em277为11
2我使用的是5.4.3大家都说能硬件组态直接添加em277我找完了目录都没看到需要下载gsd吗？在哪儿下载？用5.3版本的gsd能支持吗？
3s7300里面我想添加32in/32out然后偏移设为0p输出起始设为176-208输入设为217-249然后用wincc直接读对应想用的那部分其他的抛弃掉这样可行吗？
4不懂语句表所以打算直接用梯形图的move读db1.dbd0到pid200成为浮点可以行吗？
请各位前辈不吝赐教谢谢。
问题补充：
两位前辈一个说便宜量设为0，一个说设为176，到底谁对啊，我的s7300这边不能从0开始设置我前面用到26了所以我想偏移量设为0300这边直接从184-216对应200侧的输入v200-v216300侧217-249对应200侧输出v217-v243因为输入输出数量不匹配一个28b一个8b我想问我对应了没用的部分有影响吗？还有weiyt-前辈说把153打到on开启终端电阻接在这个后面的那个em277不久被废掉了？我感觉自己更乱了。继续拜求指教。
佳答案
1可以直接把后一个im153的出线dp电缆接到em277上；三个im153的地址为456，em277为11；注意后一个im153上网络连接器的电阻开关打至off;两端为on。

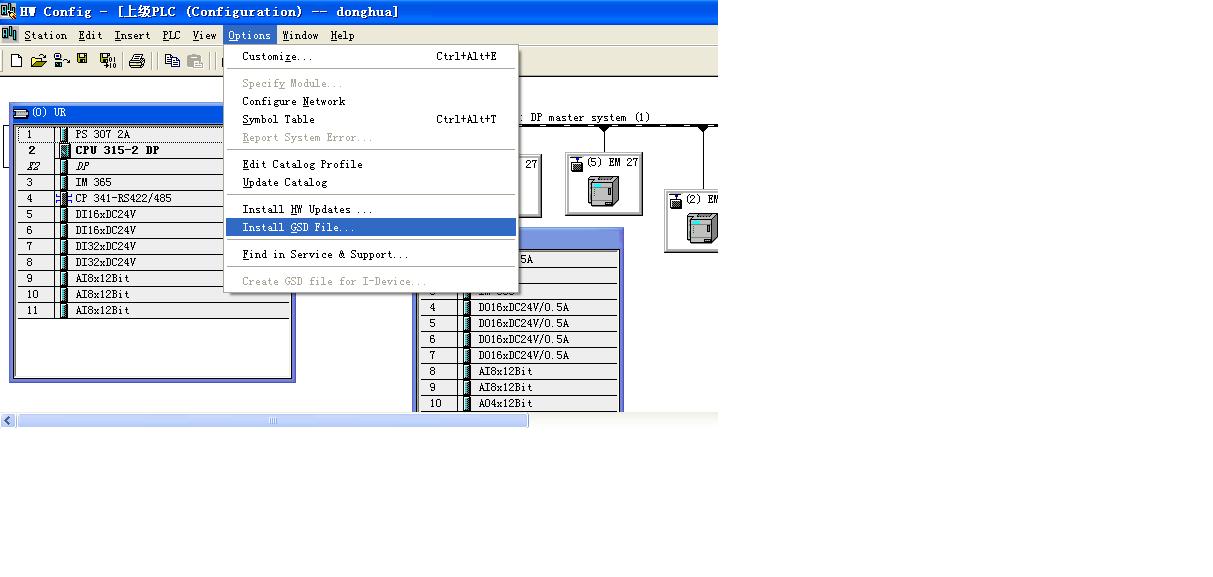

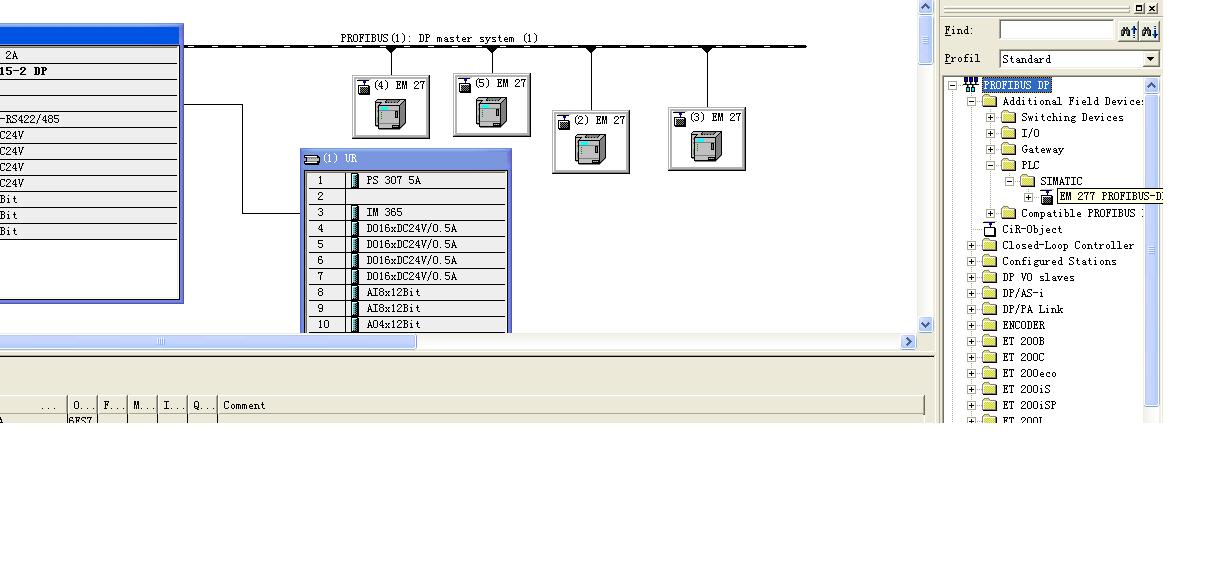

2、5.3版本软件以及先前的版本都支持em277的gsd文件，可以网络安装也可以下载gsd文件后选择文件安装，具体见附件1，2。

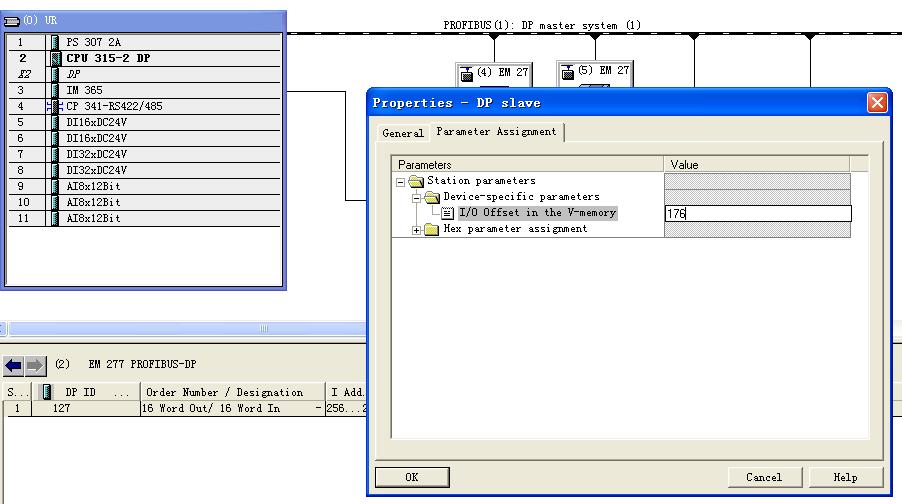

3、s7300里面输出起始设为176-208输入设为217-249的话组态em277时偏移量就要设成176，不能设成0;见附件3.wincc可以直接读写plc对应变量的地址。
4、move的in，out参数可以为i,q,l,m,d型，如db1.dbd0是可以的，但是pid200做硬件外围输入时不接受浮点数。做通讯用可以。
