FX1S系列PLC的功能
(1)基本功能
①逻辑运算与编程功能FX1S系列PLC可以使用27条基本的逻辑处理指令、2条步进梯形图指令与85种167条应用指令，用于顺序控制与应用编程，用户程序的最大存储容量为2000步。FX1S可以使用的指令详见附录FX系列PLC指令表，可以使用的编程元件以及地址定义可以参见表2-6。
②定位功能FX1S系列PLC可以在输出端Y0/Y1上输出100kHz的定位脉冲信号与
方向信号，通过带位置控制功能的伺服驱动器进行定位控制。
利用应用指令DRVI、DRVA可以进行单速定位编程。通过应用指令ZRV、DABS进
行回原点编程。

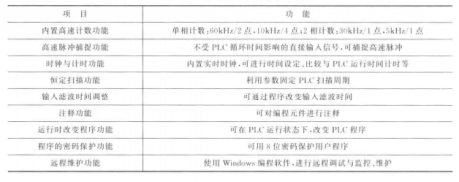

③其他功能FX1S系列PLC的其他功能如表2-5所示。
表2-5 FX1S系列PLC其他功能一览表
(2)扩展功能
①显示功能 通过选用FX1N-5DM(内置式)或FX1N-10DM(外置式)显示扩展模
块，可增加如下数据设定与显示功能。
a，PLC显示。通过安装内置式显示模块选件，可以在PLC上进行工作状态监视，定时
器、计数器、数据寄存器的监视与设定等。
b.外部显示。通过安装外置式显示模块选件，可以在操纵控制台上进行PLC的工作状
态监视，进行定时器、计数器、数据寄存器的监视与设定等。
②通信功能 通过选用FXIS系列PLC的通信扩展功能模块，可以与外部设备间进行
如下简单通信。
a.RS-232通信。用于PLC与PLC间或PLC与具有RS-232接口的外部设备(如计算
机、打印机、条形码阅读器)间的简易数据传输。
b.RS-485通信。用于PLC与PLC、PLC与计算机间、PLC与具有RS-485接口的测量
仪表等外部设备间的连接。
c.RS-422通信。用于连接各种显示器、编程器、触摸屏等外部设备。
③输入/输出功能 FX1S系列PLC虽然无I/0扩展模块，但可以在PLC上内置部分
I/O扩展板，增加如下I/0扩展功能。
a.开关量输人扩展板。最大可以增加4点DC24V开关量输人。
b.开关量输出扩展板。最大可以增加2点晶体管直流开关量输出。
c.模拟量输人扩展板。最大可以增加2通道的模拟量输人。
d.模拟量输出扩展板。最大可以增加1通道的模拟量输出。
④其他功能 FX1S系列通过选用PLC内置的特殊扩展板，可以增加如下功能。
a.FX0S系列接口适配器。可以与FXOS系列的通信接口进行连接。
b.模拟电位器扩展。可以在PLC已有2点模拟电位器的基础上再增加8点模拟电位器。
以上扩展选件的安装数量受到一定的限制，有关FX1S系列PLC的扩展板型号与规格。
可以参见表 2-7。
