触摸屏8个开关的变量
郑志武
发布于2012-11-14 18:04
3
0
标签：
我用winccflexible2008内部图库做了,8个开关换面，打开和关闭，请问怎样把开关变量连接到plc200的8个输入口按钮i0.0~i0.8去，触摸屏8个开关的变量是什么？答案画图
问题补充：
用触摸屏上的开关控制plc，plc输出到房间的灯，目的是怎样在触摸屏程序写入变量

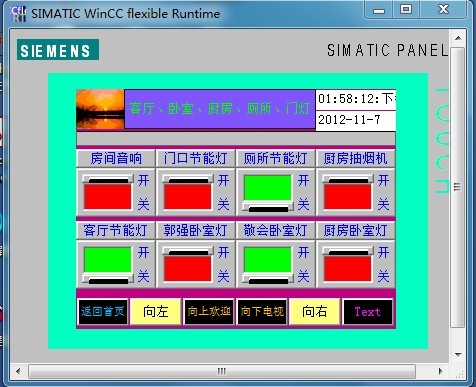

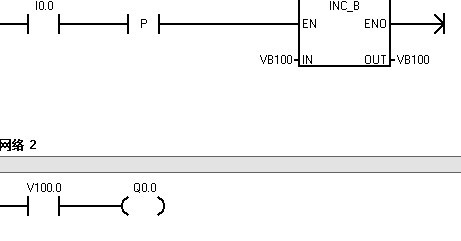

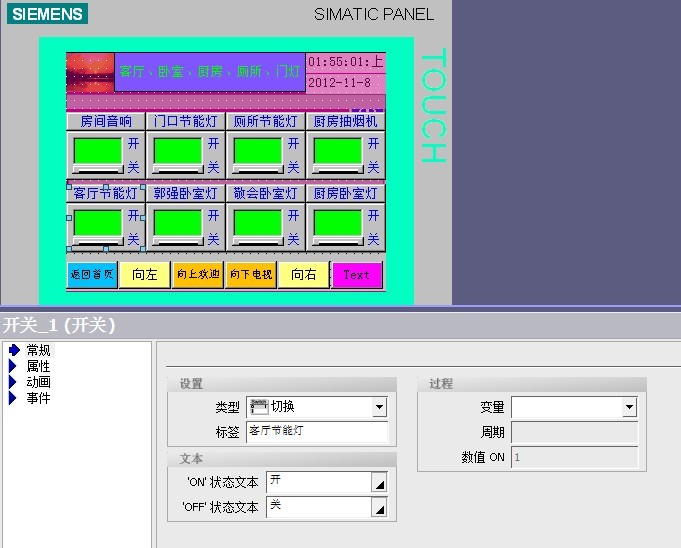

图片说明： 1，8个开关 2，变量 3，1-8个灯梯形图
佳答案
你想用触摸屏上的按钮去控制输入映像寄存器（即i区）的做法说明了你对西门子的存储空间读写方式还不了解，这是原理性的东西，输入映像寄存器只能读，不能写，i区的状态只取决于外部硬件的输入状态，且每个扫描周期更新一次。
而你想将触摸屏中开关量的状态送到plc中去，可以在开关的组态动画中建立标记名（或者叫变量）和plc内部其它存储区之间的连接，如小宝所说的m区和v区。
