pid控制蒸汽调节阀
郑志武
发布于2012-11-14 18:04
9
0
标签：
我现在想用温度来控制蒸汽调节阀的开度从而蒸汽的开度，首先我用231读取pt100测量得到的温度值，对应aiw0，我用232模拟量输出0到20ma的电流（aqw0）去控制调节阀，我用向导建立了个pid算法，模拟量输入模拟量输出，我这个过程有没错？我的模拟量输入是不是aiw0，模拟量输出是不是aqw0？还有就是我的调节阀是带反馈信号的（4ma~20ma），我的反馈信号送入231处理之后，对应aiw2，我的aiw2信号，要送到哪里去处理，是不是我还要建个pid算法，然后输入量用aiw2，输出量还是aqw0？

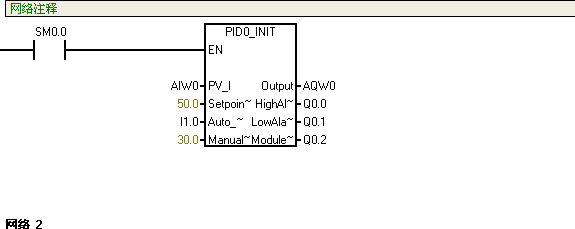

图片说明： 1，pid
佳答案
首先的是你的过程没有错，但是你的输入和输出至于是aiw0还是aqw0这要取决你cpu是什么型号的如果是224xp的接231就是aiw4，而输出就应该是aqw2，至于你的反馈模拟量地址就不说了，要以此类推，反馈量的处理还是需要的，通常是与你的输出做比较，这个看你的要求精度%比，如果与你的要求相差太大就应该报警还是采取什么措施，这个要看你的设计思想了。
