PLC的硬件电路由什么组成？
刘路路
发布于2022-09-06 16:47
42
3
标签：PLC
plc的硬件电路主要包括以下几个部分
(1)中央处理器(CPU)
(2)存储器
(3)输入输出接口
(4)电源
(5)外部设备
PLC的基本构成

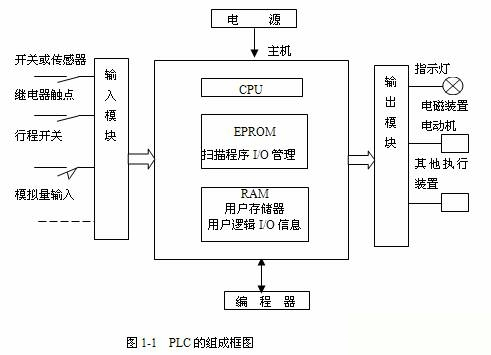

FX 2n系列PLC硬件组成与其他类型PLC基本相同，主体由三部分组成，主要包括中央处理器CPU、存储系统和输入、输出接口。PLC的基本结构如图1-1所示。系统电源有些在CPU模块内，也有单独作为一个单元的，编程器一般看作PLC的外设。PLC内部采用总线结构，进行数据和指令的传输。
外部的开关信号、模拟信号以及各种传感器检测信号作为PLC的输入变量，它们经PLC的输入端子进入PLC的输入存储器，收集和暂存被控对象实际运行的状态信息和数据;经PLC内部运算与处理后，按被控对象实际动作要求产生输出结果;输出结果送到输出端子作为输出变量，驱动执行机构。PLC的各部分协调一致地实现对现场设备的控制。
(1)中央处理器CPU
CPU的主要作用是解释并执行用户及系统程序，通过运行用户及系统程序完成所有控制、处理、通信以及所赋予的其它功能，控制整个系统协调一致地工作。常用的CPU主要有通用微处理器、单片机和双极型位片机。
(2)存储器模块
随机存取存储器RAM用于存储PLC内部的输入、输出信息，并存储内部继电器(软继电器)、移位寄存器、数据寄存器、定时器/计数器以及累加器等的工作状态，还可存储用户正在调试和修改的程序以及各种暂存的数据、中间变量等。
只读存储器ROM用于存储系统程序。可擦除可编程序的只读存储器EPROM主要用来存放PLC的操作系统和监控程序，如果用户程序已完全调试好，也可将程序固化在EPROM中。
(3)输入输出模块
可编程序控制器是一种工业控制计算机系统，它的控制对象是工业生产过程，与dcs相似，它与工业生产过程的联系也是通过输入输出接口模块(I/O)实现的。I/O模块是可编程序控制器与生产过程相联系的桥梁。
PLC连接的过程变量按信号类型划分可分为开关量(即数字量)、模拟量和脉冲量等，相应输入输出模块可分为开关量输入模块、开关量输出模块、模拟量输入模块、模拟量输出模块和脉冲量输入模块等。
(4)编程器
编程器是PLC必不可少的重要外部设备。编程器将用户所希望的功能通过编程语言送到PLC的用户程序存储器中。编程器不仅能对程序进行写入、读出、修改，还能对PLC的工作状态进行监控，同时也是用户与PLC之间进行人机对话的界面。随着PLC的功能不断增强，编程语言多样化，编程已经可以在计算机上完成。
以上就是PLC的硬件电路的相关信息，希望可以帮到您。
