学习触摸屏时难免会接触到报警，说到报警是每一个学习触摸屏人员必会的一项功能，报警主要用于提示设备超限制和故障提示等!
一、 报警条应用
第一步：(新建一个触摸屏型号，根据实际触摸屏来选择)
第二步：(设备窗口—创建通道地址：M0.0启动、M0.1停止)
第三步：(在实时数据库定义M0.0为1时报警。)
第四步：(在窗口里设计一个按钮和关联地址。)

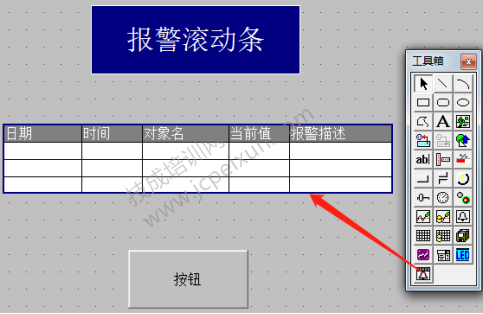

第五步：(工具箱—选择LED报警滚动条放到画面中)
第六步：(属性—显示报警对象关联地址M0.0，滚动速度根据定义来设置)
第七步：(演示效果)
二、 MCGS报警浏览应用
第一步：(在报警条基础上，在创建一个报警浏览。)
第二步：(报警浏览属性—显示模式—实时报警数据关联地址M0.0)
第三步：(演示效果)
三、 滑动输入与报警显示
第一步：(在报警条与报警浏览基础上，在创建一个滑动输入器)
第二步：(滑动输入器属性—操作属性—对应数据对象的名称关联地址数值，上下限填写0—100。)
第三步：(数值—属性—对象初值设置50。)
第四步：(数值—属性—报警属性勾选上下限报警，上限报警—报警注释—数值过大—报警值100。)
第五步：(数值—属性—报警属性勾选上下限报警，下限报警—报警注释—数值过低—报警值40。)
第六步：(演示效果)
第七步：(在报警条、报警浏览、滑动输入基础上，再创建一个报警显示。)
第八步：(报警显示—基本属性—对应的数据对象的名称—报警组0。)
第九步：(演示效果)
四、 报警弹窗与脚本使用
第一步：(用户窗口—新建—报警窗口)
第二步：(动画显示—基本属性—设计选择一个动画图标)
第三步：(动画显示—显示属性—显示变量—类型选择开关，数值型，地址关联M0.0。)
第四步：(画面右下角有4组坐标，要记录下来，后面脚本要使用到。)
第五步：(动画图标放到零点位置，否则弹出位置不对。)
第六步：(运行策略—新建报警策略。)
第七步：(报警策略—属性—策略执行方式—对应数据对象—关联地址M0.0。)
第八步：(打开脚本程序，输入以下脚本。)
第九步：(弹窗演示效果)
第十步：(在动画图标中添加一个按钮—属性—脚本程序输入脚本!CloseSubWnd(报警弹窗 ))
第十一步：(可以关闭弹出演示效果)
第十二步：(按钮—操作属性—数据对象值操作)
第十三步：(标准按钮—脚本程序—脚本编写IF 启动=0 and 复位=0 then!CloseSubWnd(报警弹窗 )endif)
第十四步：(为1时不允许关闭弹窗演示效果)
第十五步：(弹窗脚本)
