西门子S7-300的精品课已经上线了一段时间，得到了学员的广泛好评。为了更好的帮助大家学习西门子300课程，侯老师将对学习重难点进一步讲解。想学习的同学一定不要错过哦！本篇文章为期。
正文：
模拟量是一个抽象的概念，相对于数字量来说。不管是哪一款PLC，都无法处理模拟量，所有PLC都只能解决数字量。现实生活中，大部分工业现场都有压力、流量、液位、温度等实际物理量需要测量，需要进行控制，PLC是如何做到这些测量和控制呢？
1、硬件上的要求。
测量不同的物理量，需购买对应的传感器。传感器的作用是把现场的模拟量信号变成电信号。比如，需要测量压力，就购买相应的压力传感器，压力传感器把压力信号转变成电压信号或者电流信号。
比如现场的压力值是0-50MPA，那么传感器输出来的电压信号是0-10V，即当压力是25MPA时，传感器的电压信号是5V。

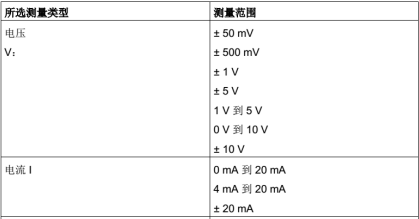

由于电压信号和电流信号有很多种，如果没有一个统一的标准，就会让技术人员很为难，通常我们会将常见的几种信号叫做标准的电压或电流信号。

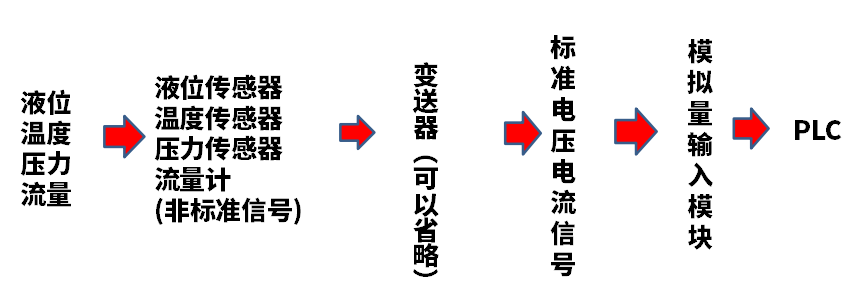

总结：从硬件上来说，我们需要购买传感器，西门子300的模拟量输入模块，西门子300的PLC，就可以满足模拟量处理的基本设备。当你的传感器转换出来的信号不符合设备上写的电压或电流信号时，需要购买变送器，把传感器的信号变成标准电压电流信号。
2、程序上应该如何去实现？

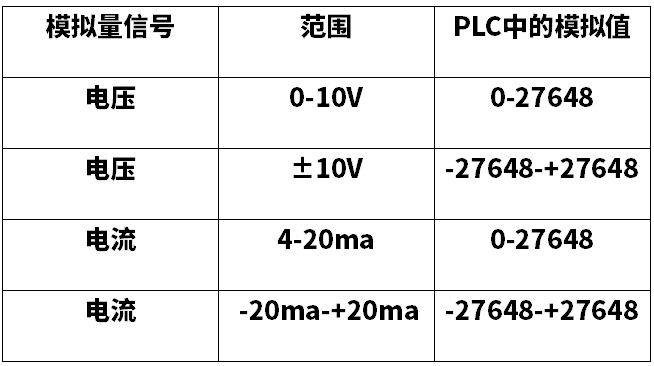

以0-10V这个电压信号为例，当这个信号接到模拟量输入模块时（具体接线下次细说）PLC中有一个与之对应的数值，这个数值不同的PLC不尽相同。比如西门子300的PLC，对应关系如下：
我们仍然以压力传感器为例，当现场的压力是0-50MPA时，电压是0-10V，那么PLC的模拟量输入地址PIW256（以此为例）就显示0-27648这样的一个模拟值。这样看来，我们终要的是压力和PLC中数值的对应关系，而0-10V的电压信号就可以不用去管它了。所以说，当监控PLC中PIW256中显示是27648的数值时，说明现场已经达到大压力50MPA了。

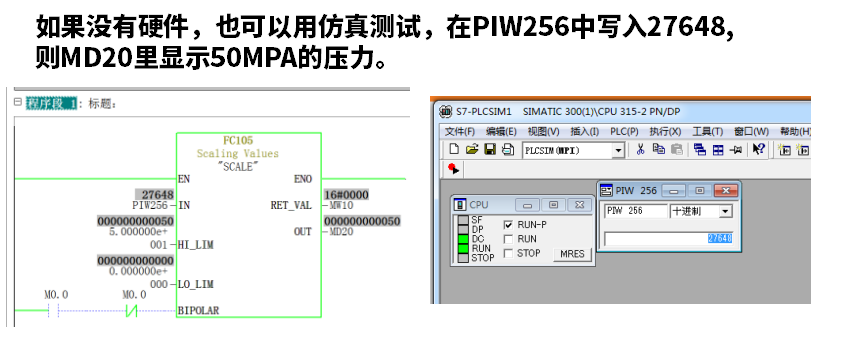

关于FC105在模拟量中的重要性，下次再给大家进行详细介绍！
作者：郑州郑鼎-侯俊霞
