V90固件升级及调试时的注意事项

在使用V90驱动器时，推荐使用新版本的固件。那么怎样查看驱动器内安装的固件版本？哪里能找到新的V90驱动器固件文件？如何升级V90的固件版本？下面我们来一一介绍。

目前V90伺服驱动器有PTI脉冲和PN总线通讯两个版本。两个版本的驱动器固件文件是不同的，版本号也不同。当前V90 PN版驱动器出厂预装固件版本为V10200，而V90PTI版驱动器出厂预装固件版本为V10800。通过查看参数r29018[0]可以得到驱动的固件版本号，如果发现当前固件版本较低可以对固件进行升级。

固件升级步骤：

1.获得新的固件文件
      可以从西门子技术支持网站下载V90PN版和V90PTI版固件文件，下载链接为：

V90PN版固件下载地址：https://support.industry.siemens.com/cs/us/en/view/109746210

V90PTI版固件下载地址：https://support.industry.siemens.com/cs/us/en/view/109746211

2.准备SD卡/Micro SD卡及读卡器

200V系列V90驱动器使用Micro SD卡；

400V系列V90驱动器使用SD卡。

建议使用西门子SD卡（订货号：6SL3054-4AG00-2AAO）。也可选择Kingston或SanDisk厂商生产

的高品质SD卡/Micro SD卡，大支持容量为32GB。

3. 将下载的固件文件解压后拷贝到SD卡/Micro SD卡内，通过下述方法之一升级固件。

方法一，通过重启驱动器升级

  驱动器断电后，将装有固件文件的SD卡/Micro SD卡插入V90驱动器的卡槽内，接通驱动器的直流

24V控制电源，驱动器会自动执行固件升级，升级过程中驱动器的RDY灯为红色常亮，COM灯以2Hz频率橙色闪烁。升级过程会持续约4分钟，当两个指示灯以0.5Hz频率红色闪烁代表升级成功。

将驱动器断电后，取出SD卡/Micro SD卡插。再次上电查看参数r29018[0]中的固件版本确认升级是否成功。

方法二，通过BOP面板升级固件

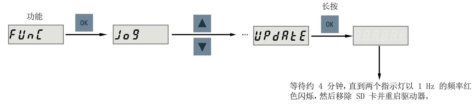

也可以在V90驱动器上电的状态下，通过BOP面板操作来升级固件。在V90上电状态将装有固件文件的SD卡/Micro SD卡插入V90驱动器的卡槽内，然后按照下图操作：

如果RDY和COM灯的显示状态不正常，说明固件升级不成功，可能的原因如下：

1. V90驱动器不支持使用的 SD卡/Micro SD卡；

2. SD卡/Micro SD卡内的固件文件版本与V90驱动器内的当前版本相同；

3. SD卡/Micro SD卡内的固件文件丢失、损坏或没有保存在根目录下。

注意事项：

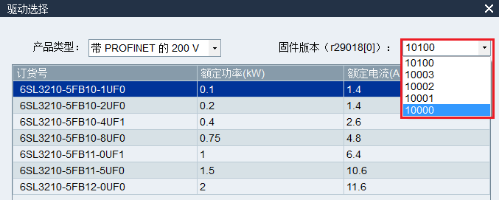

1. 在使用V-ASSISTANT软件调试V90时，需要确认V-ASSISTANT软件是否支持要调试的V90固件版本，当前V-ASSISTANT软件新版本为V1.05.02。要确认当前版本的V-ASSISTANT软件都支持哪些V90固件版本，可以新建离线工程，在驱动选择界面查看：

如果当前V90的固件版本不在V-ASSISTANT软件支持的V90固件版本列表中，V-ASSISTANT软件则不能与V90驱动器在线连接。

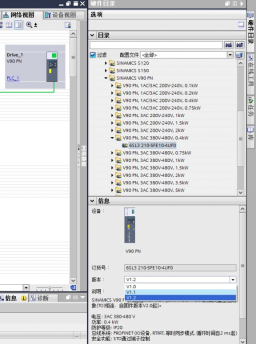

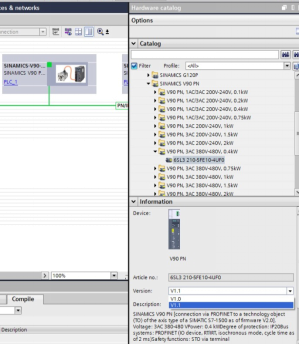

2. 在使用S7-1500系列PLC通过HSP添加V90设备时，需要注意的是不同的博途软件版本中HSP所支持的V90固件版本也不同，需要选择正确固件版本的V90 PN才能与PLC正常通信。

3. 固件升级完成后，如果两个PN口的指示灯常亮，并且通过V-Assistant连接设备后查找不到PN口的MAC地址，需要执行如下操作：

1) 将固件文件中的GBOOT解压缩到一张空的SD卡中，将V90设备掉电后插入SD卡再上电，直到RDY和COM灯均红色慢闪

2) 将V90设备掉电后拔出SD卡，将卡中的所有文件删除掉，再重新执行固件升级步骤

作者：西门子技术支持中心
本文为原创内容，如需转载请注明【作者：西门子技术支持中心，转载自叨叨直播】，违者必究！
