三菱译码编码指令的应用
发布于2018-07-10 16:53
17582
0
标签：
我们知道在编码时，每一种二进制代码，都赋予了特定的含义，即都表示了一个确定的信号或者对象。而译码是编码的逆过程，把代码状态的特定含义“翻译”出来的过程叫做译码。我们在知道了译码编码的基本知识之后，再来学习译码指令和编码指令就显得容易理解些。
就以DECO D0 M0 K3这条指令讲一下指令是如何执行的。该指令中K3表示源址时寄存器D0的低3位b2b1b0组成的输入编码，M0表示译码输出控制M0-M7这八个位元件。D0的低3位b2b1b0的值为Km，则编号为M（0 Km）置ON，若D0=K7，则M7置ON。
就以DECO M0 D0 K3这条指令讲一下指令是如何执行的。该指令中K4表示M0-M15这16个位元件，将M0-M15中置ON的位元件的位置编号转换成二进制值送到D0中。
下面就以几个小例子讲一下这两个指令的应用吧。

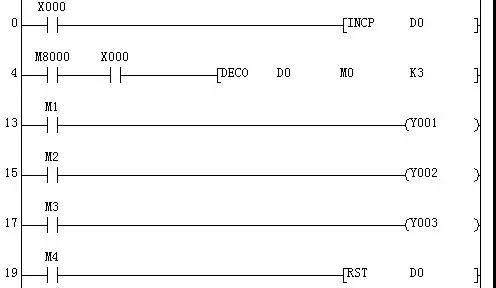

1、 用一个按钮控制三台电机A,B,C的顺序启动，按一下按钮，启动A，再按一下按钮停止A，启动B，再按一下按钮停止B，启动C，再按一下按钮停止C，如此循环。
2、 电梯的楼层显示（ENCO指令常用在位置显示中）。电梯的每一层都有一个检测开关，电梯行至该层时，检测开关ON，相对于一组位元件中“1”的位置值，通过ENCO指令转换成该楼层的BCD码，然后再显示在轿厢的显示板。
所以，DECO指令是由源址S所表示的二进制值m使终址D中编号为m的位元件或字元件中bm位置ON，D的位数指定为2的N次方位。ENCO指令是把源址S中置ON的位元件或字元件置ON的位的位置值转换成二进制值传送到终址D，S的位数指定为2的N次方位。
在这里，是在后再给出对指令的解释，经过对指令的运用以及例子的形式讲解，这样是不是更能理解指令的含义呢？
