三菱PLC的时钟区间比较指令
发布于2018-06-26 18:51
11395
0
标签：
前面有说到我们的时钟比较指令有TCMP和TZCP，TCMP是数据比较，而TZCP是区间比较。前面已经讲了时钟数据比较指令TCMP，那么现在就讲一下时钟区间指令TZCP。
下面我们就看一下时钟区间比较指令TZCP，它的指令格式是TZCP S1 S2 S D，其中的S1是下限时间“时”的字元件首址，S2是上限时间“时”的字元件首址，S是时间数据“时”的字元件首址，D是根据比较结果ON/OFF位元件首址，我们要注意的是这些操作数都是占用3个点的。这个指令是将时间数据S、S 1、S 2跟上下限时间S1、S1 1、S1 2以及S2、S2 1、S2 2进行比较，并根据比较结果置位元件D、D 1、D 2中的一个为ON。
举个例子，TZCP D0 D10 D20 M0这条指令，当D20D21D22小于D0时D1分D2秒，也就是在0时0分0秒到D0时D1分D2秒之间时，置M0为ON；当D20D21D22大于等于D0时D1分D2秒，小于等于D10时D11分D12秒时，置M1为ON；当D0D1D2大于D10时D11分D12秒，也就是在D10时D11分D12秒到23时59分59秒之间时，置M2为ON。
下面我们便举一个应用这个指令的例子，以便更好的理解这个指令。
编写控制电动机在22:00到第二天9:00之间关闭的梯形图程序

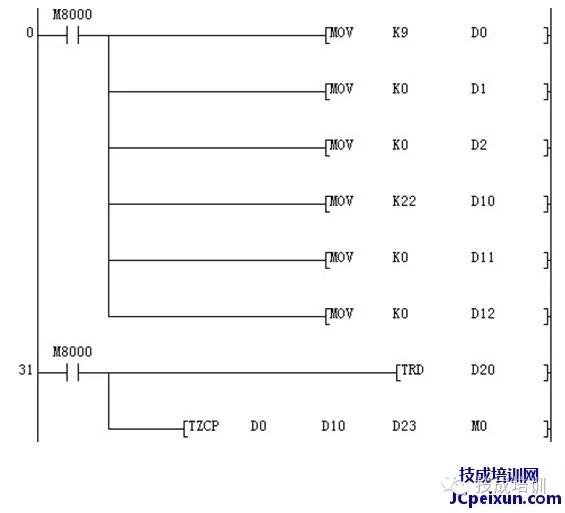

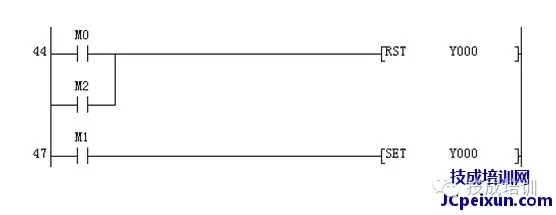

我们分析一下以上的程序，我们可以看到程序首先是将下限时间传送到D0、D1、D2，将上限时间传送到D10、D11、D12，通过TRD指令将实时时钟读到D20~D26里面去，然后再进行时钟区间比较，当比较实时时钟是在22:00到第二天9:00之间时，RST Y0关断电动机，当实时时钟是在早上9:00到晚上22:00之间时，SET Y0启动电动机。
那么这就是我们的时钟数据区间比较指令TZCP了，到这里为止就已经讲了时钟数据读写指令，时钟数据比较指令和时钟数据区间比较指令了，那么对于时钟处理指令，还有时钟数据加减法指令TADD、TSUB和计时期指令HOUR，至于TADD、TSUB指令，它们跟算术运算指令是类似的，它们是进行两个时间数据的相加或相减，不过要注意的是对于分和秒是进行六十进制运算的，对于时是进行二十四进制运算的。那么对这几个指令我们就了解一下基本就可以了。
