欧姆龙PLC如何创建梯形图程序【干货】
发布于2018-06-25 17:06
11236
0
标签：
一、输入OUTPUT 指令

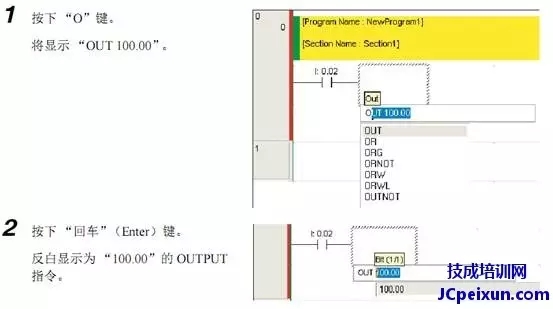

<1>要输入 OUTPUT指令，按下“O”键并选择“OUT”
<2>要输入OUTPUT NOT 指令，按下“O”键或“Q”键，并选择“OUT NOT”

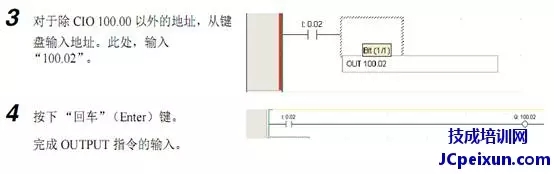

<3>按下“回车”（Enter）键，然后输入地址
•输入提示，如下图2-9
图 2-9
二、输入指令
可将助记符作为字符串直接输入。
输入首字母时，将显示候选助记符的列表。使用光标上移和下移键在列表中移动，然后按“回车”（Enter）键进行选择，再输入操作数。
•示例：TIM指令，如图所示
1、按下“T”键。将显示以“T”开始的指令列表
图2-10

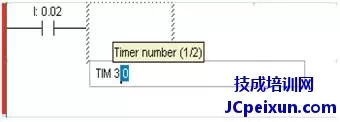

2、按下“回车”（Enter）键。将显示“定时器编号（1/2）”，并反白显示“0”
图2-11
3、输入定时器编号。例如，输入“3”，然后按下“回车”（Enter）键。
图2-12

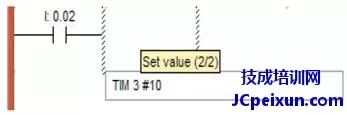

4、输入定时器设定值。例如，输入“#10”。
图2-13

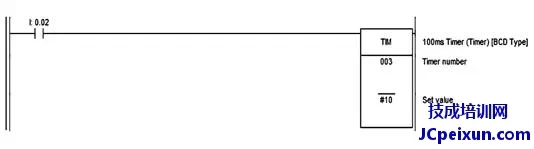

5、按下“回车”（Enter）键。完成TIM指令输入。
图2-14
三、使用自动地址递增功能复制程序条
复制并粘贴程序条时，可以通过粘贴时的指定编号自动递增地址。

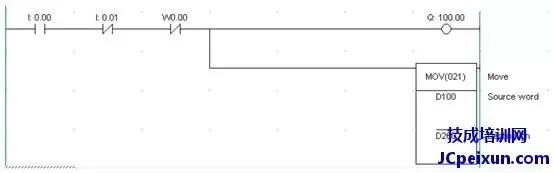

示例（如图2-15）：复制一下程序条时，在粘贴程序条时位地址可递增 16，字地址可递增 10。
图2-15

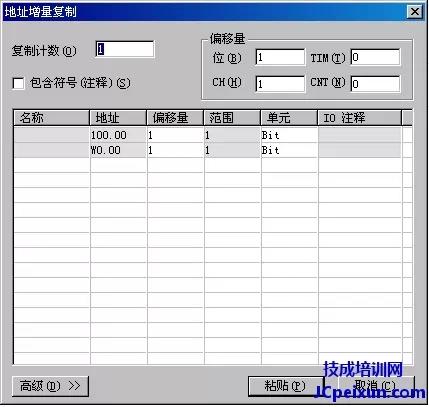

<1>选择以上条，然后在编辑菜单中选择“复制递增地址”（Address Increment Copy）。将显示以下对话框。
图2-16
<2>本示例中，在偏移区中将位区域设为16，字区域设为10。点击“粘贴”（Paste）按钮。地址将自动递增，粘贴程序条作为下一程序条。
• 符号名称和I/O 注释的自动创建
如果已被复制的程序条中有符号名称或I/O 注释，执行“复制递增地址”（Address Increment Copy）
命令将自动创建符号名称和I/O 注释。

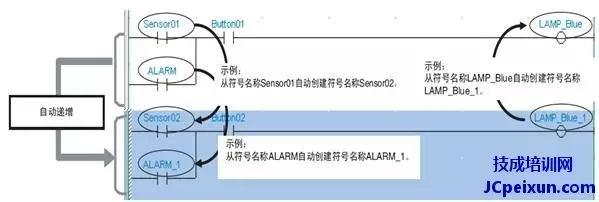

• 自动创建符号名称
如图2-18
图2-18

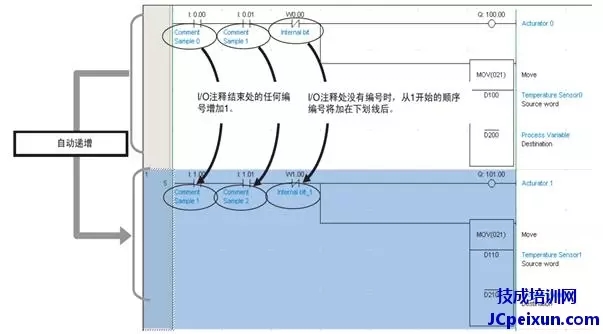

• 自动创建I/O 注释
如图2-19
图2-19

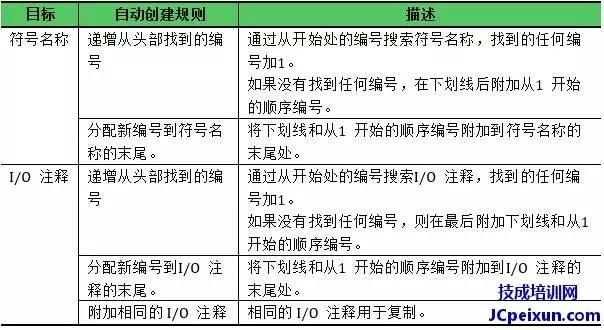

• 自动创建规则

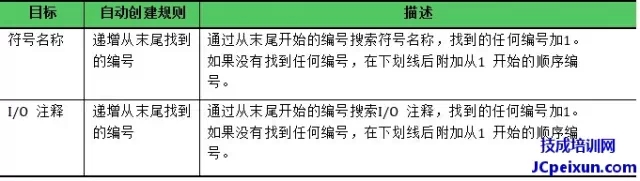

默认的自动创建具有以下规格，如表2-1。
表2-1

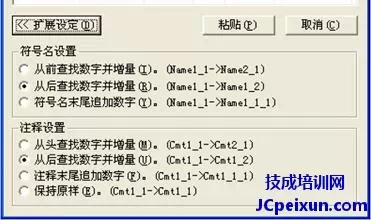

也可以应用其他规则，点击“高级”（Advanced）按钮进行选择，如图2-20。点击“粘贴”（Paste）按钮时启用选项，后附图其他自动创建规则，如表2—2。
图 2-20
表2-2
