三菱触摸屏中位开关的组态
发布于2018-06-22 17:05
11205
0
标签：
在触摸屏方面，大家很多时候要求创建一些按钮，例如：启动按钮，停止按钮等等。那么这些按钮在触摸屏上怎么才能被创建呢？接下来以三菱触摸屏为示例来解释按钮的创建。
在三菱的GT Designer3软件里要创建一个按钮，先要找到菜单栏中的“对象”菜单，然后点击“开关”项中的“位开关”，再在触摸屏的画面上建出一个按钮，后再对那个按钮开始组态。
①、软元件设置
软元件设置中我们选择M变量 ，在这里面大家不要选择PLC的输入点作为变量，需要选择其辅助继电器作为关联变量，然后选择关联变量其相应的动作状态，动作状态又以下四种：
1、置位：触摸后把这个开关的状态置位为ON，松开后保持为ON。
2、复位：触摸后把这个开关的状态置位为OFF，松开后保持为OFF。
3、反转：触摸一次对开关的状态进行一次的更改。
4、点动：按住为ON，松开为OFF
组态如下图所示

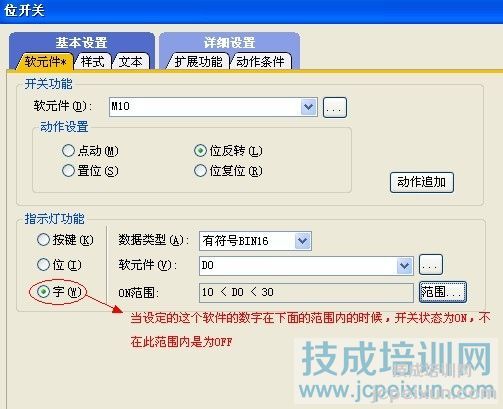

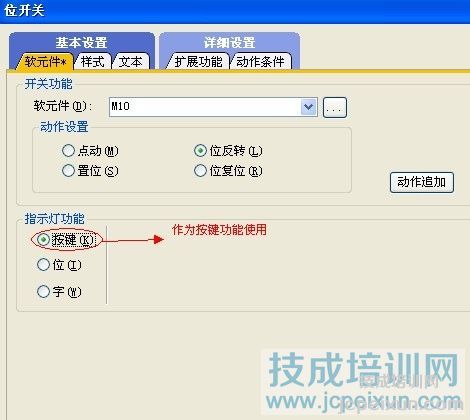

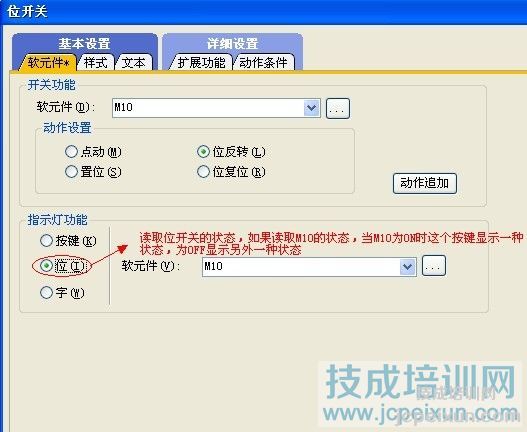

指示灯功能键的说明
指示灯功能键中的状态是可读的一个状态，各自的说明如果所示：
②样式设置
样式设置中可以设置开关按钮的形状，边框颜色，填充颜色等等
③文本设置：
通过文本设置可以对按钮进行命名，比如说明按钮为启动按钮或停止按钮，那么命名可以直接命名也可以间接命名，直接命名就是直接给这个按钮输入实际的名字，间接命名通过注释的方式来进行选择。
今天给大家解释了如何在触摸屏上，创建按钮来进行组态，实践是检验真理的唯一标准，建议大家在看过文章之后，能够自己动手联系联系，找到自己不熟悉的地方，反复练习，这样才能熟练掌握并顺利地运用到日后的工作中，加油！
