伺服驱动器控制信号接线及功能说明(二)

发布于2018-06-25 17:33 11109 0 标签:

位置控制方式的脉冲指令信号输入(续)
使用用户提供的外部电源

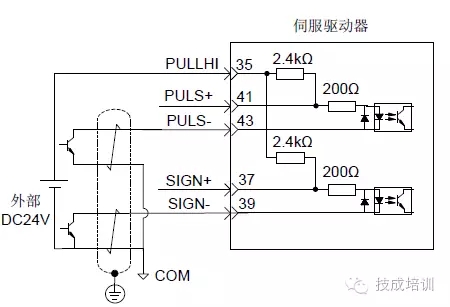

方案一、使用驱动器内部电阻2.4KΩ

640 (3).webp (56).jpg

外部提供DC24V电流,通过PULLHI端使用驱动器内部电阻2.4KΩ的脉冲指令输入方式。

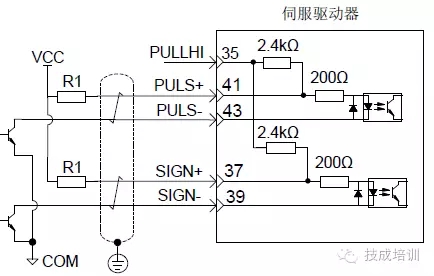

方案二、使用外接电阻R1,并且是NPN型脉冲指令的输出

640 (3).webp (57).jpg

上图VCC和COM是外部提供直流电源的正负端,R1外接电阻的大小由下列公式计算:
Vcc-115/R1 100=10mA

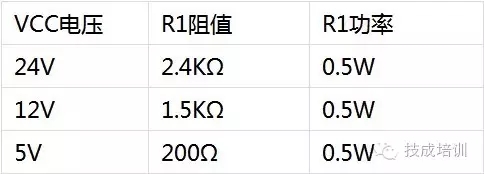

通常R1电阻推荐值:

640 (3).webp (58).jpg

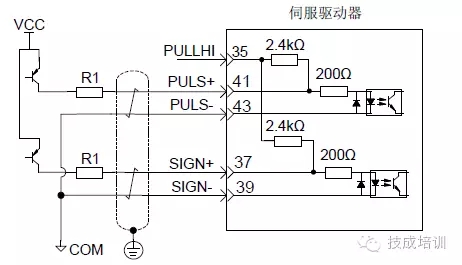

方案三、使用外部接电阻R1,并且是PNP型脉冲指令输出

640 (3).webp (59).jpg

上图是PNP型的接线方式,这里没有使用伺服驱动器的内部电阻(2.4KΩ),而是根据VCC电压等级,用户自行选择R1外接电阻。

作者: 丁先群
本文为原创内容,如需转载请注明出处,违者必究!
