伺服驱动器控制信号接线及功能说明(一)

发布于2018-05-28 18:09 11909 0 标签:

位置控制方式的脉冲指令信号输入


以汇川公司生产的IS620P型系列伺服驱动器为例说明

①位置脉冲指令输入信号

640 (3).webp (35).jpg

驱动的脉冲指令输入方式可能有三种:


(1)差分驱动输入方式;脉冲输入大频率500KHZ
(2)集电极开来输入方式;脉冲输入量大频率200KHZ
(3)高速差分驱动输入方式;脉冲输入量大频率4MHZ

驱动器的脉冲指令输入形式也有三种:


(1)方向 脉冲
(2)A,B相正交脉冲
(3)CW/CCW正传/反转脉冲

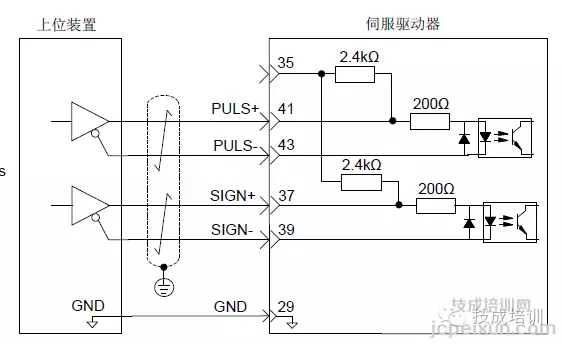

②上位机(PLC)以差分驱动方式输出脉冲指令的接线方式

上位机(PLC)两差分输出直接与驱动器的PULS ,PULS-和SIGN ,SIGN-相连接,通过200Ω的电阻,光耦接口电路输入给伺服驱动器。上位机和两底线相连。


640 (3).webp (36).jpg

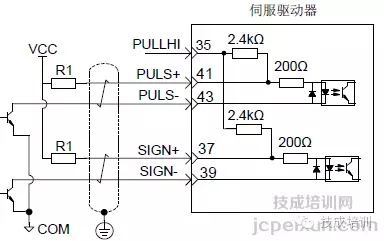

③上位机(PLC)以集电极开路方式输出脉冲指令的接线方式


640 (3).webp (37).jpg

借用伺服驱动器内部 24V电源,通过PULLH1端形成回路。
