S7-200SMARTPLC与编程软件链接不成功的解决方法
发布于2018-05-10 17:08
16695
0
标签：
经常有学员问到S7-200 SMART PLC与编程软件链接不成功的问题，下面列举一下通信不成功时的解决方法，可以按下面的方法一一的去排查：
1、 检查硬件连接
网络电缆是否连接好，在 CPU 本体左上角以太网接口处有“以太网状态”指示灯 “LINK” ，此灯常亮表示以太网连接成功。
2、 检查编程设备的 IP 地址是否与 CPU 的 IP 地址在同一网段中
编程设备必须与 CPU 在同一网段中。S7-200 SMART CPU 预置的 IP 地址为：192.168.2.1。
3、 通信参数不匹配
若下载系统块，注意用户项目系统块中的 CPU 类型是否与实际CPU 类型相符合，若不符合则会报错。
4、 在控制面板里面的设置PC/PG接口处的应用访问程序设置为“MWSMART………”这选项。
5、 在设置PC/PG接口中的LLDP/DCP中，确认当前的PC网卡以勾选。
6、 在电脑的任务管理器的进程中，看看是否有S7oiehsx.exe这个进程，如果没有可能是因一些杀毒软件的阻止等原因造成的没有启动。如发现没有启动需要手动通过路径C:Program FilesCommon FilesSiemensS7IEPG把它启动起来。
7、 检测当前系统的启动项中是否禁止了PNIOMGR，如果禁用了，请使能该启动项。
8、 如果还是不能访问到设备，建议重装操作系统。

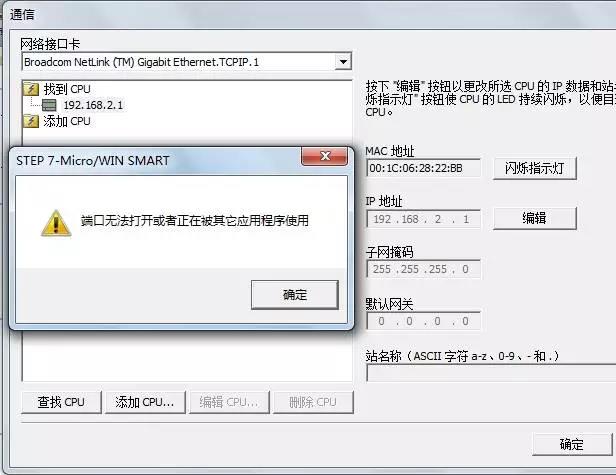

问题1、用step7 microwin smart v2.2软件通过以太网和200 SMART PLC建立通讯连接时，一开始找不到CPU，后来查资料手动运行PNIOMGR.EXE程序后，能够找到CPU了，但是一点击“确定”按钮后就提示“端口无法打开或正在被其它应用程序使用”，重新启动电脑也不行。这种问题该怎么解决？
答：1、检测当前系统的启动项中是否禁止了PNIOMGR，如果禁用了，请使能该启动项，手动运行PNIOMGR.EXE。

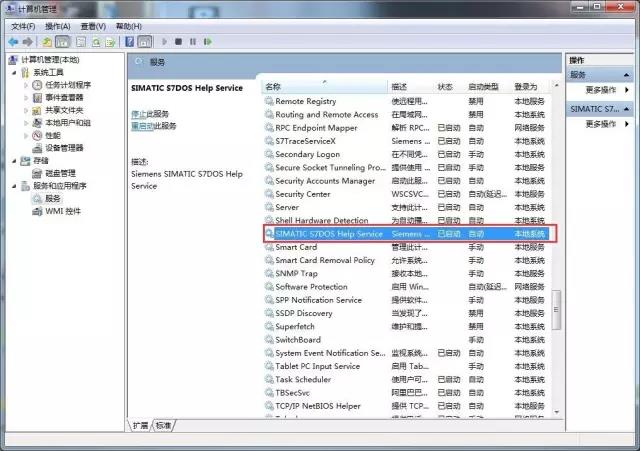

2、在电脑右键---管理---服务和应用程序---服务----SIMATIC S7DOS Help Service是否是自动，已启动状态，如果不是，修改为这个状态。
3、在电脑的网络和共享中心-本地连接-属性-Internet协议版本4（TCP/IPV4 ）中，发现更改IP地址无论怎么改都网络都连不上，怎么办？

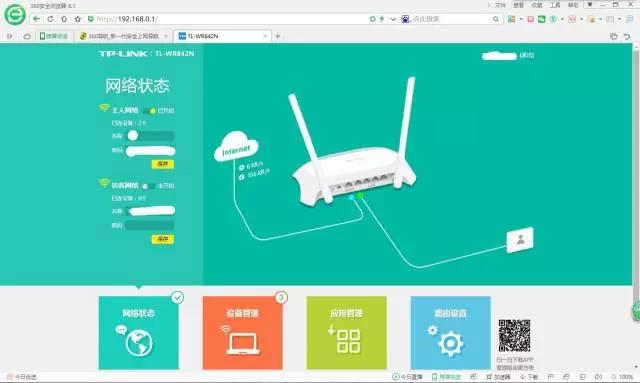

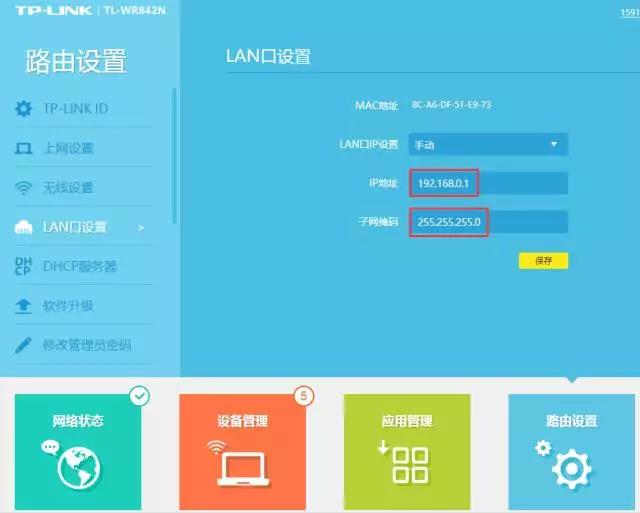

答：如果更改IP地址无论怎么改都网络都连不上时，在浏览器打开192.168.0.1（根据你电脑的IP地址，如192.168.1.1或192.168.2.1），进行路由器设置，在LAN口设置里面设置IP地址和子网掩码。
