西门子S7-200系列PLC的MODBUS通信功能（三）
卢思敏
发布于2017-06-05 14:10
18
0
标签：S7-200
马上注册，免费学习超过100课时视频教程，免费下载海量学习资料
在上一篇的文章中，我们提到S7-200SMART系列PLC中modbus库指令的意思，这一篇文章中，我们就来简单的说一下这些指令的应用，如何使用这个指令来搭建一个MODBUS通信的框架程序。

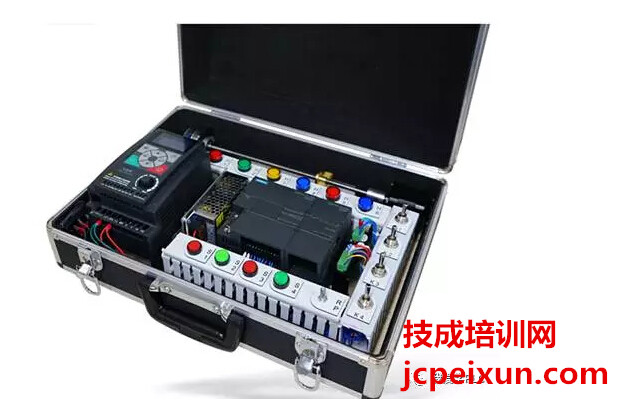

我们以一个简单的例子来说，在技成的西门子学习箱中，配有一个海普蒙特HD09的单相变频器以及S7-200SMART系列的PLC，我们通过这个200SMART系列的PLC以modbus RTU的通信协议，来实现对变频器的运行控制、修改运行频率控制，以及读取一些参数的通信功能。学习箱如图所示：

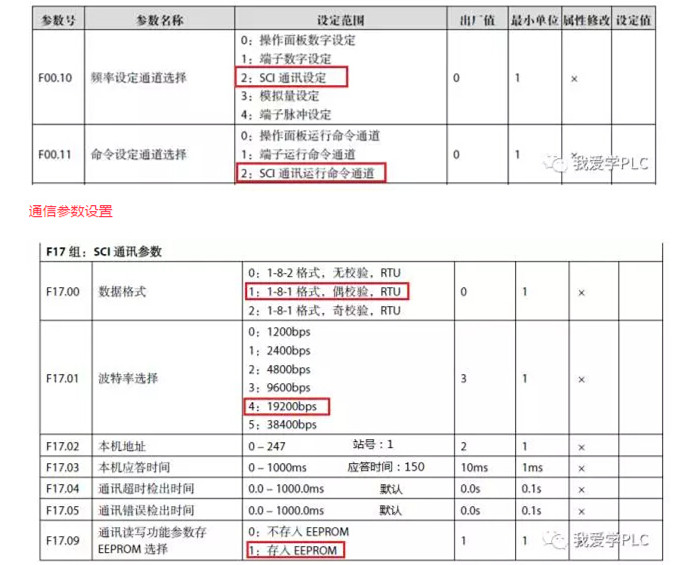

要完成这个控制，首先需要对变频器中的参数进行设置，主要设置变频器中的控制命令的来源，运行频率的来源 ，及相应的通信参数（参数的设置查看变频器的说明书）在这里主要设置的参数如下图所示：
命令源选择：
参数设置好后，可以进行PLC程序的设计，如下所示：

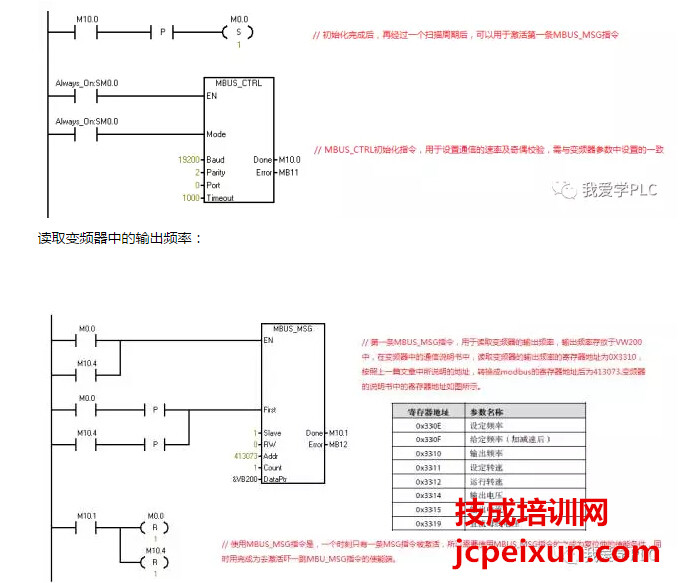

初始化程序：

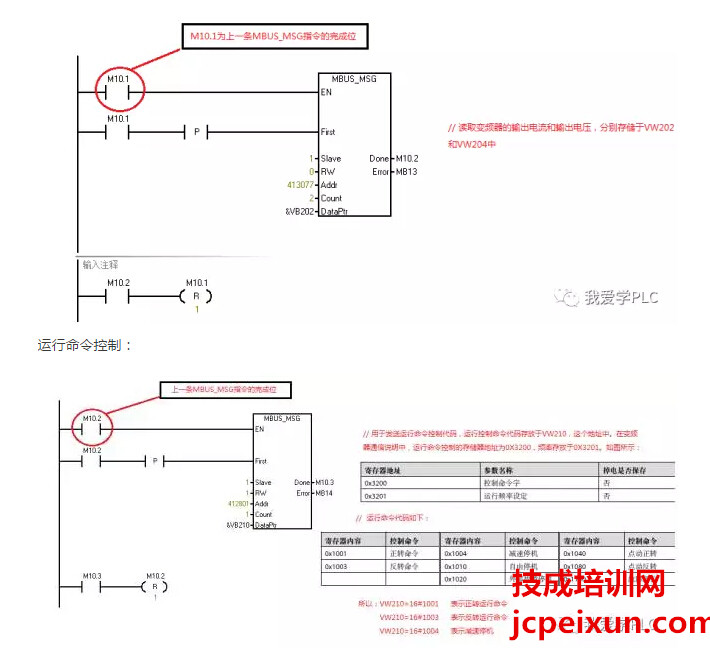

读取输出电压、输出电流：
修改频率：

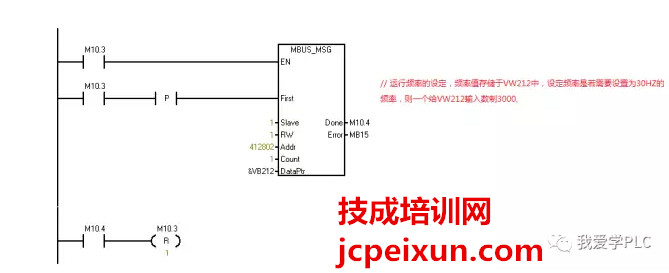

后一条MBUS_MSG指令的使能条件用于激活条MBUS_MSG的使能，使其能够循环进行执行。
此程序为一个结构框架程序，仅供参考，如有不对之处请指正。
作者：技成培训网（曾鑫）
本文版权为技成所有，未经同意，盗取必究！
