PLC程序设计思路分享（2）
卢思敏
发布于2017-05-03 11:56
1380
0
标签：PLC程序设计
马上注册，免费学习超过100课时视频教程，免费下载海量学习资料
在上一篇文章中，我们说到了如何把电机运行的时间按照从小到大的顺序进行排列，那么今天就跟大家分享第二部分的内容，根据排列好的数据，如何判断需要起动那一台电机。
在启动电机时，我们需要把每一台电机运行的时间拿过来与排列好的数据进行比较，看看他是位于我们这个排列好的数据中的的什么位置。然后根据这个位置来判断启动的时候。
设计思路：
在这里面我们会用到两个功能，个功能时把我们电机运行的时间，按照编号顺序放到表格中，例如VW20到VW28分别表示电机1到电机5的运行时间，把它放到表格中，而后把我们排列好的数据，拿过来与表格中的数据进行比较（可以使用查表指令），看看小的值时位于表格中的哪个位置，根据查表指令所查找的位置来启动那条电机，比如查找出来的值时3则表示的就是第三台电机的运行时间少，可以启动这第三台电机，这里我们需要用到表格指令及间接寻址。

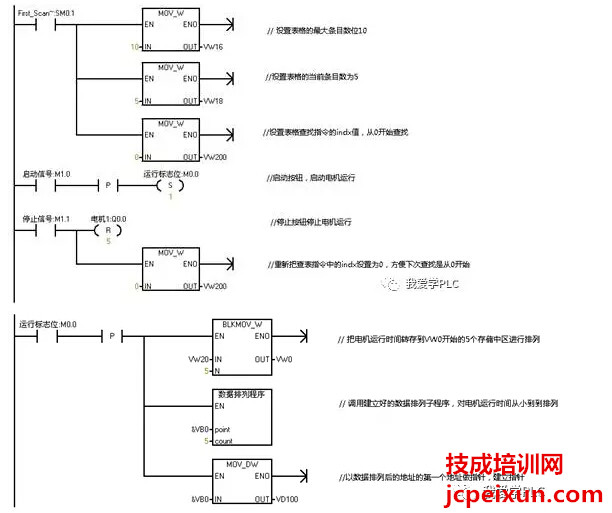

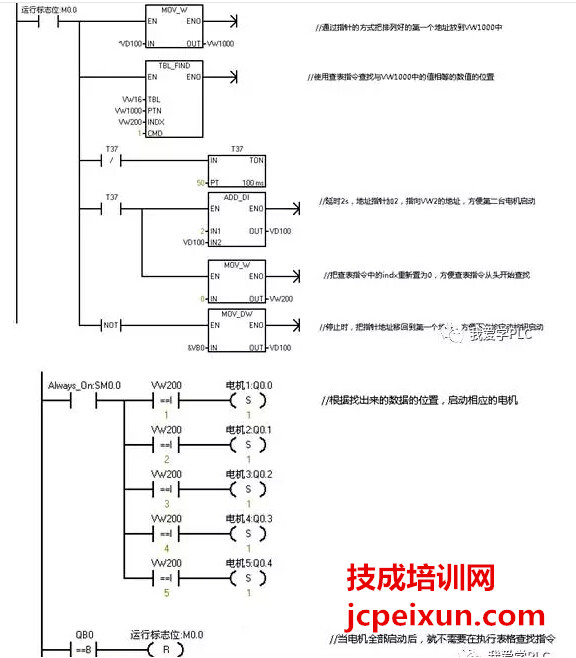

程序：
总结
本程序作为一个框架程序，主要应用到了以下几个内容，间接寻址的时候用，循环指令的应用，带参数子程序的应用，查表指令的使用，希望读者看完后，对自己以后设计程序时思路会有所启发，若有考虑不周之处或更好的方法，望指出，谢谢！
作者：技成培训网（曾鑫）
本文版权为技成所有，未经同意，盗取必究！
