欧姆龙PLC编程软件从启动到操作的步骤
卢思敏
发布于2017-02-07 09:40
111
0
标签：欧姆龙PLC
马上注册，免费学习超过100课时视频教程，免费下载海量学习资料
一、从启动到操作 CX-Programmer 的步骤

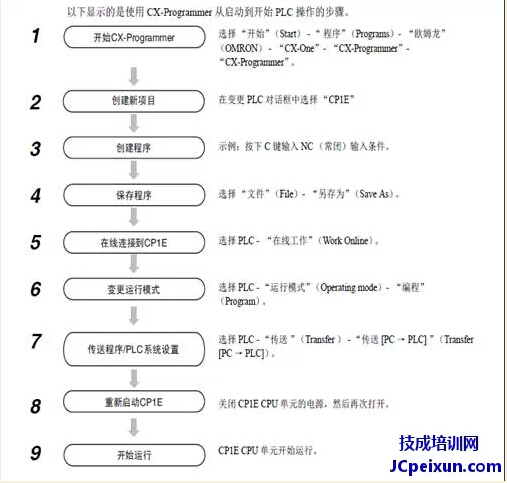

图2-2 操作CX-Programmer步骤
（1）开始CX-Programmer
选择“开始”-“程序”-“欧姆龙”-“CX-One”-“CX-Programmer”。

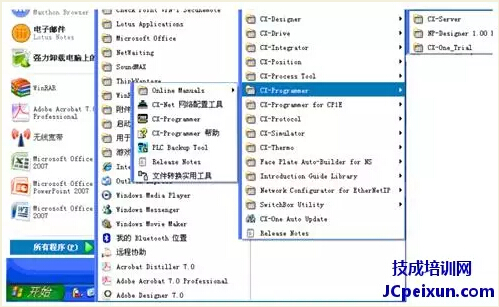

图 2 -3
CX-Programmer将开始运行。主窗口后将显示标题，如图2-3。
（2）主窗口各部分名称和功能
本节中描述了CX-Programmer主窗口中的各个部分名称和功能（如图2-4,2-5）。关于CX-Programmer功能和操作的详细信息，请参考CX-Programmer在线帮助。

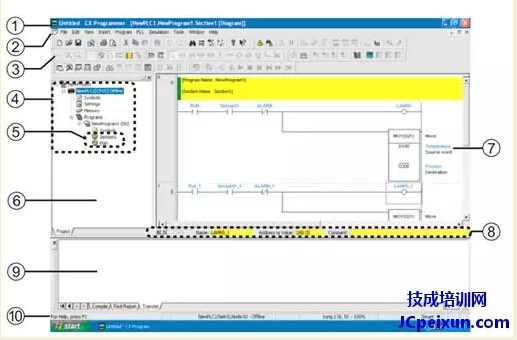

图 2-4 主窗口
①题栏-------------------显示项目名称。
②主菜单-----------------显示所选命令的菜单。
③工具栏--------------- 显示执行命令的图标。
④项目树和⑥项目工作区-- 用于管理程序和进行设定。
⑤程序段--------------- 允许将梯形图程序分成几个部分。
⑦梯形图程序段窗口----- 该窗口用于创建和编辑梯形图程序。
⑧I/O注释栏------------- 显示光标所选的名称、地址、值和I/O注释。
⑨输出窗口------------- 显示消息，例如搜索结果和错误信息。
⑩状态栏-------------- 显示PLC名称、在线/离线状态和光标位置。

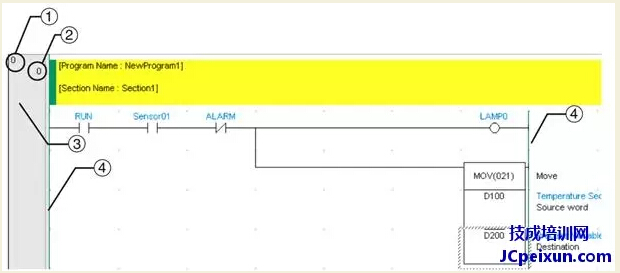

图 2-5 梯形图程序段窗口
①程序条编号。
②程序地址。
③程序条头，如果程序条未完成，在程序条头的右侧将显示一条红线。
④总线栏。
二、 帮助
CX-Programmer 帮助描述了 CX-Programmer的操作，它提供了各种窗口和窗格的介绍，基本操作、梯形图程序创建和监控的信息，并描述了各条指令，包括操作数符号和内容。
（1）访问 CX-Programmer操作
在CX-Programmer 中按F1健，将显示帮助窗口，如下图2-6

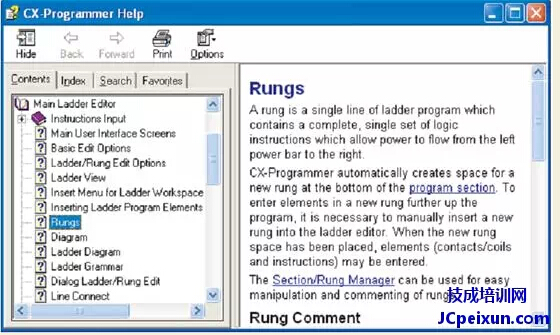

图 2-6帮助窗口
（2）访问CX-Programmer 指令参考
关于在梯形图程序中使用指令的解释，请参考CX-Programmer指令参考
1. 从 CX-Programmer 的主菜单显示指令参考
从帮助菜单上选择“指令参考”（Instruction Reference）-“CP1E”。讲显示CX-Programmer 指令参考窗口
2. 创建梯形图程序是显示指令参考
在智能输入模式下在梯形图程序中穿件指令时，按F1键来显示指令参考页用于指令的编辑
（3）访问CP1E I/O存储器参考
要通过CX-Programmer检查CP1E I/O 存储器地址地图，在帮助菜单中选择“I/O存储器参考”（I/O Memory Reference）
作者：技成培训网（唐倩）
【本文为原创作品。未经同意，盗取必究！】
