S7-300系列PLC的基本结构
卢思敏
发布于2017-01-07 10:17
30
0
标签：
马上注册，免费学习超过100课时视频教程，免费下载海量学习资料
本节新概念模块组成、接线方式、背板总线、前连接器、扩展机架、中央机架！
掌握概念无疑是一个快速学习的方法，学习一门新的知识说白了就是掌握这个专业的新概念，然后利用新的概念指导行动！

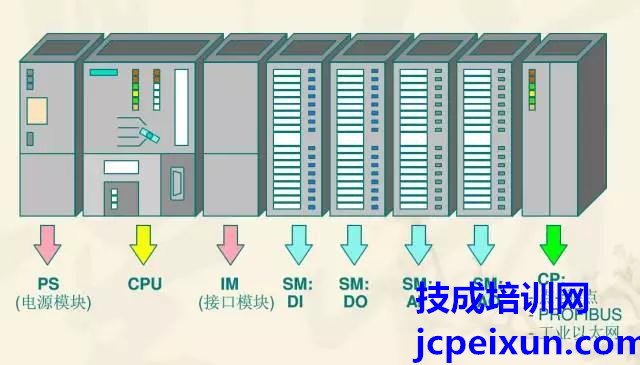

S7-300系列PLC的基本结构：
01、主要组件
电源模块（PS）
中央处理器（CPU）
信号模块（SM）
功能模块（FM）
接口模块（IM）
通信处理器（CP）

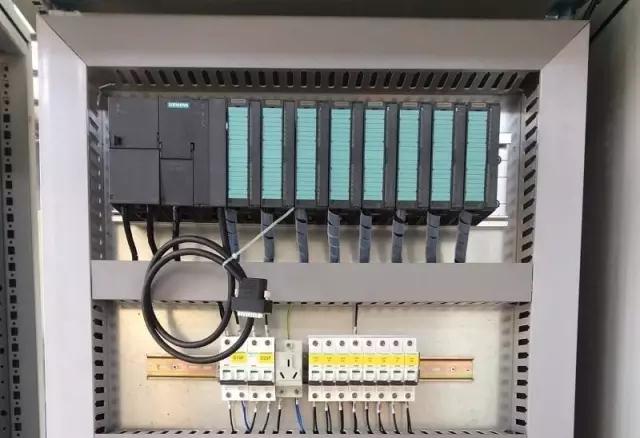

以上是300系列主要的模块构成，这些模块都安装的导轨上。导轨是西门子专用的金属机架，只需要将模块钩挂上，然后用模块自带的螺栓拧紧就可以啦。
导轨有不同的长度规格，可以根据模块的多少选择。
电源模块在左边其次是CPU，有接口模块就放在CPU右边，没有可以直接放其他模块。

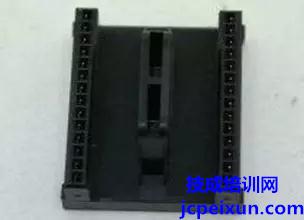

各个模块之间通过背板总线连接在一起，西门子随模块附带一个U型总线连接器，安装的时候插在模块后面。这样就可以把模块连接在一起了。

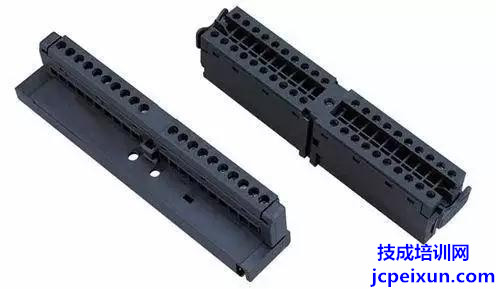

外部信号通过前连接器接在信号模块上，前连接器接好线后直接插在模块前面的凹槽中，拧紧螺丝即可。前连接器是单独订货的，有20针和40针的，根据信号模块选择是那种前连接器。

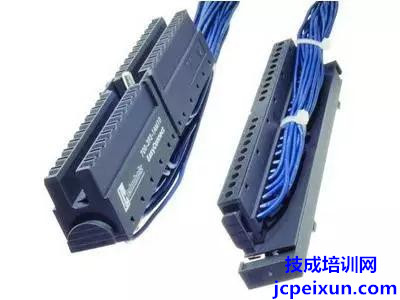

下图是接好线的前连接器
使用前连接器接线在模块需要更换时松开螺钉，拔下前连接器，换上新的模块后再安装回去。免去了接线的麻烦，方便，快捷，不容易出错。
02、机架扩展
每个机架多能安装8个模块，包括：信号模块，功能模块，通信模块。在STEP 7中组态的时候会自动分配地址，以后讲解软件应用时再详细介绍。
如果你做的系统超过8个模块时，就需要用到扩展机架。比较低端的CPU是不支持扩展机架的，做配置的时候需要特别注意。

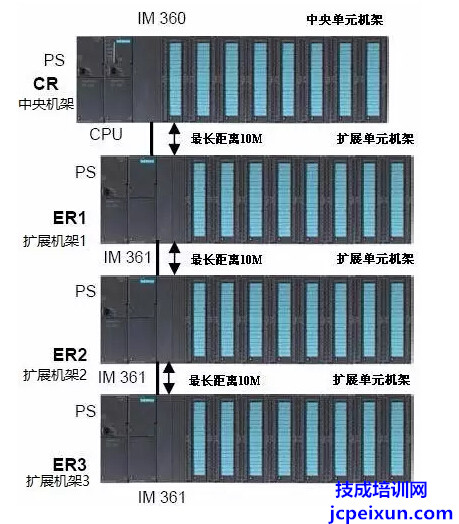

CPU所在的机架我们一般称作：中央机架。除了中央机架多可以再增加3个扩展机架，这三个机架也是多插8个模块。

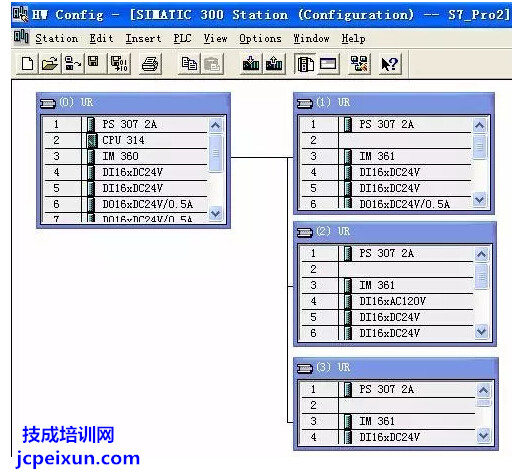

下图是多机架硬件组态
