西门子触摸屏上如何实现动画效果（二）
唐琳
发布于2016-01-12 10:06
12
0
标签：PLC,触摸屏
前面我们谈到了直线型移动的动画功能是如何来进行实现的，那么接下来，我们谈谈如和实现旋转型的动画功能的实现，比如说我在触摸屏上能够形象的表示出一个风机的运行情况，是正传、反正、还是停止的情况，那么应该如何来实现这个功能。
、跟我们实现直线型移动的动画效果一样，我们首先要建立一个变量，通过这个变量的值的变化来实现动画的移动效果。比如说我们先建立一个数据类型为“INT” 类型的变量MW0.
第二、我们需要准备一些不同角度的图片，比如说风扇叶子的图片。如果我们每一幅风扇叶子的图片对于前面一副图片来说都相差30°。一个圆周360°所以我们需要准备12个这样的图片，也就说12个图片的位置都不一样，每相邻的两张图片相差30°。

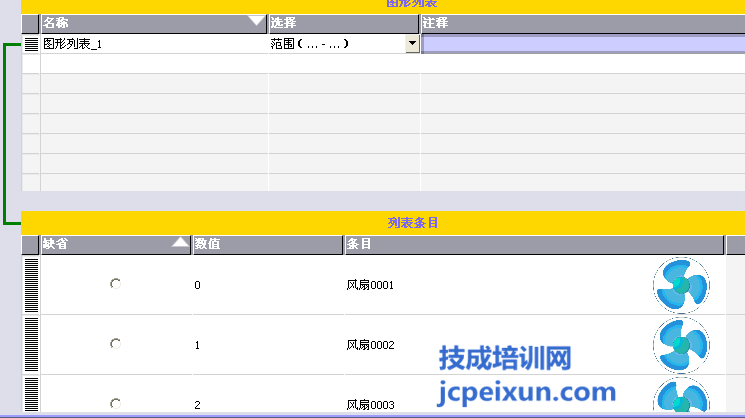

第三、我们要建立一个图形列表，在图片列表上面的“选择”栏里面选择“范围（……）”选择好这个后，在“列表条目”里面按照顺序添加图片进去，使得每一个数字对应一张图片，比如说，0对应张图片，1对应第二张图片、依次下去。如图：

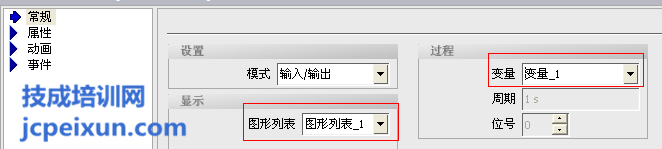

第四、在画面上添加一个图形I/O域。在其下面的属性对话框中的“常规”选项里面关联好建立的图形列表，以及建立的变量MW0.如图：
第五、编写PLC的程序，对MW0的数据进行自加或是自减，可以实现风扇叶子的正反转情况。当MW0里面的数据不变化的时候，那么就是一个停止状态。
