【S7-300使用指南】15.Step7比较块功能
唐琳
发布于2015-12-30 11:26
48
0
标签：程序编写, 软件,
当我们手头有一个程序但是不确定这个程序是否是终版本，或者不知道这个程序是否和CPU中运行的程序是否相同，是否被改动过，该怎么办呢？
在Step 7中西门子为大家提供了比较块功能，来帮助大家完成程序的比较，这样大家就可以非常清楚被比较的两个程序是否相同。
在Step 7中主要有两种方式的比较，在线离线比较和路径1/路径2比较，下面我们一起来看看这两种比较的具体的使用场合，与使用方法。
1 在线/离线比较
在线离线比较，指的是用电脑里的程序和PLC里的程序进行比较，查看电脑中的程序是否和PLC中的程序相同
1) 选择选项→比较块

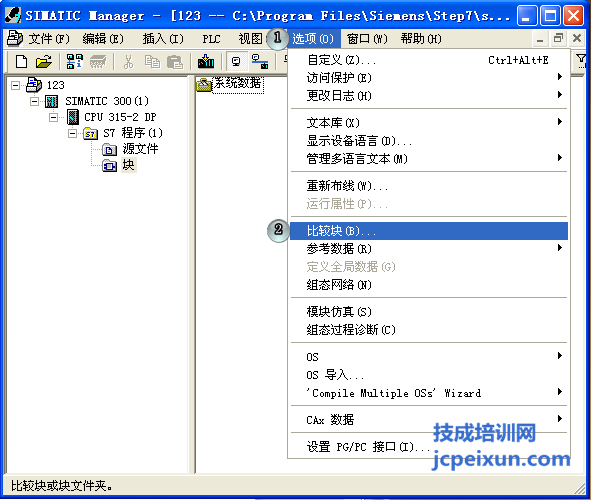

图1-1

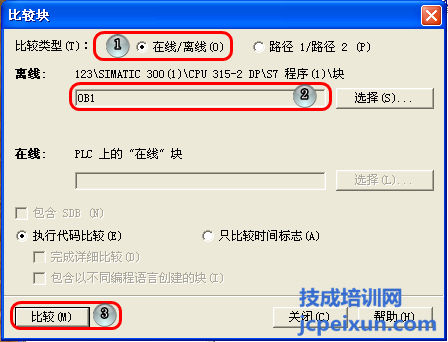

图1-2
2) 如果没有差别

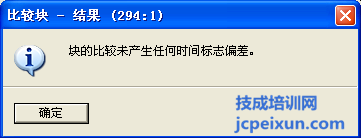

图1-3
3) 如果有差别

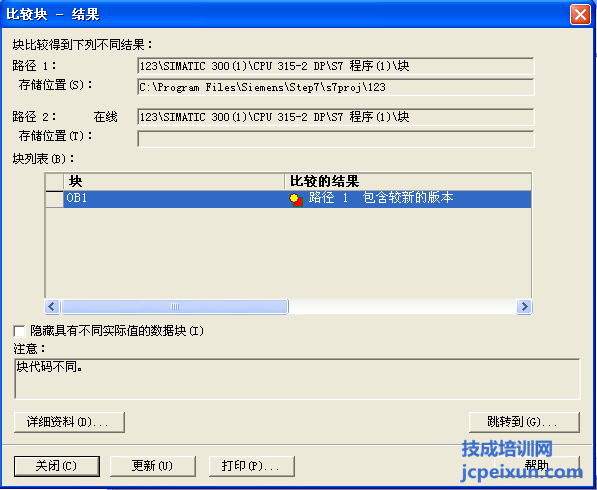

图1-4
2 路径1/路径2比较
路径1/路径2比较的主要作用是将电脑中处于不同位置的两个项目(一般是同一个项目的两个拷贝)进行比较，看这两个程序是否相同

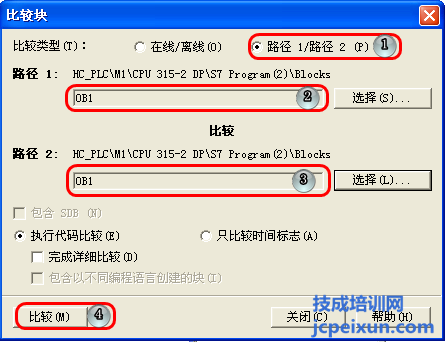

图2-1
1) 如果没有差别

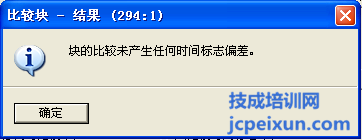

图2-2

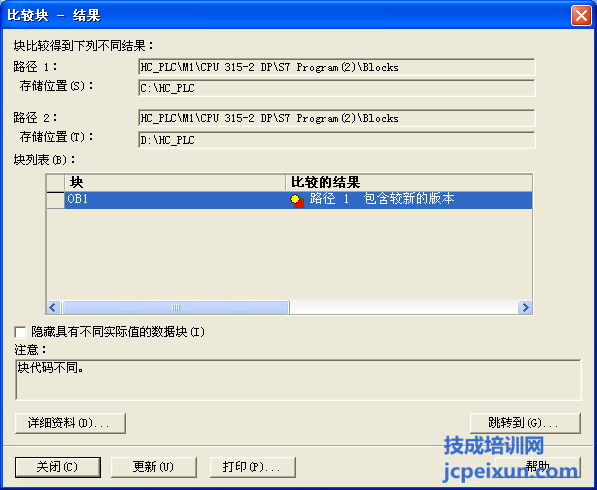

2) 如果有差别
