【跟着我一起来学习s7-200】29时钟读写指令

唐琳发布于2015-12-14 11:38 2921 0 标签：S7-200入门连载,PLC

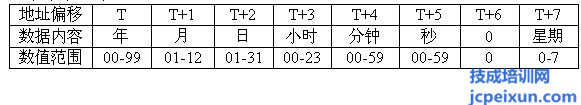

今天就学习一下时钟读写指令，时钟读写指令有读取时钟指令READ_RTC和写时钟指令SET_RTC，读取实时时钟指令READ_RTC是从硬件时钟中读取当前时间和日期，并把它装载到一个以地址T起始的8个字节的存储区中，写时钟指令SET_RTC是将当前时间和日期写入到用T指定的在8个字节存储区开始的硬件时钟中。以地址T起始的8个字节的存储区中存储的数据内容及数值范围如下表，我们要注意的是对于星期的数值，1代表星期日，7代表星期六，而0表示禁止计星期。

我们看一下数据内容为星期的，因为年月日的关系，星期是自动固定了的，所以星期保持默认就好了，所以在实际应用的时候，对于T+5，T+6，T+7经常是不进行设置的。但要注意的是CPU不会检查日期与星期是否合理的，比如2月30日可能会被接受。所以在写入时钟时要确认输入的数据的正确性。

我们要注意的是，对于一个全新的CPU，需先在菜单的“PLC-实时时钟”或者通过写时钟指令给CPU分配一个时间。

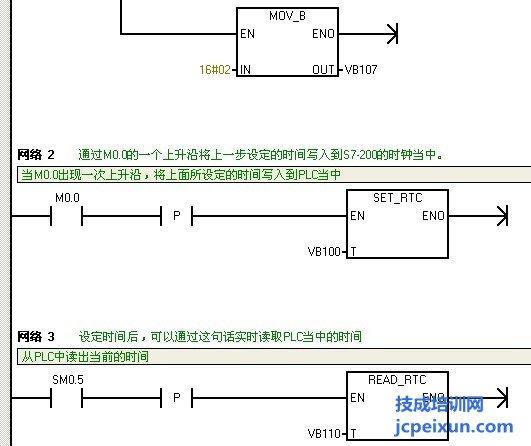

在使用时钟读写指令时，有三个点是要注意的，一是，一般是用沿触发设置实时时钟指令的，也就是在驱动条件的上升沿，就把设定的时间写入到PLC里面；二是，读取实时时钟指令用SM0.5来调用，也就是1s读取一次，读取出PLC里面的实时时间；三是，时钟的显示数值是以BCD码（16#无字母的数）形式的。

下面就看一下程序实例。

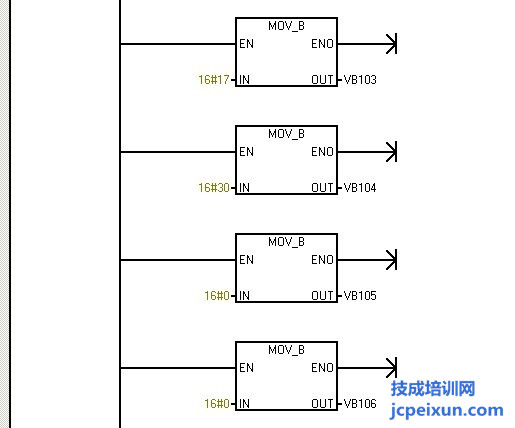

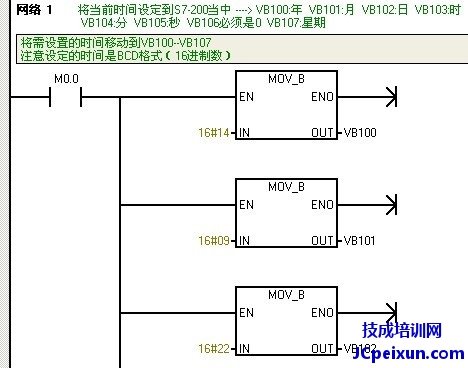

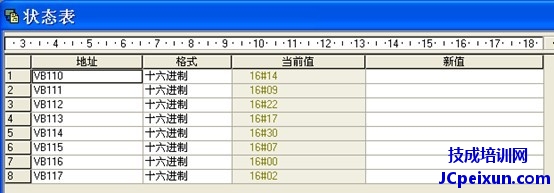

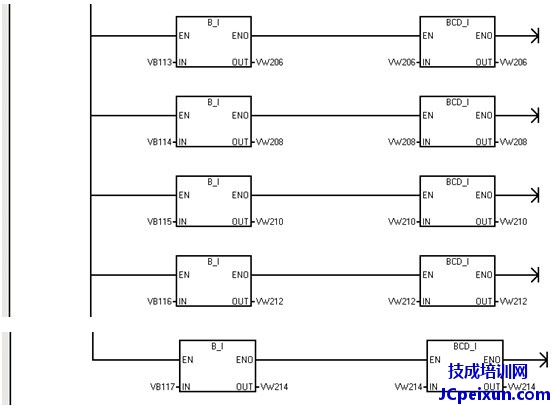

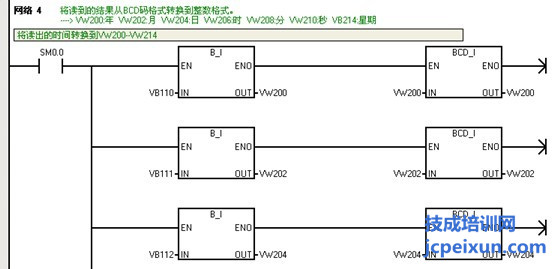

当我们用状态表监控时，就可以监控到读取的实时时钟信息。这里我用的是CPU224的PLC，我们要注意的是CPU221和CPU222是要另外配时钟卡才具有实时时钟功能的，而CPU224、CPU224XP和CPU226是内置有时钟卡的，所以如果我们用CPU221和CPU222时又没有配时钟卡的话是不支持实时时钟功能的，这样只能选用CPU224、CPU224XP或CPU226的PLC。
