【跟着我一起来学习s7-200】27综合程序应用
唐琳
发布于2015-12-14 09:47
530
0
标签：S7-200入门连载,PLC
前面已经学习了好些指令了，像算术运算指令、逻辑运算指令、传送指令、移位循环指令等，但都没有做一个较综合的应用，那么今天就开始做一两个较为综合的程序案例应用吧。

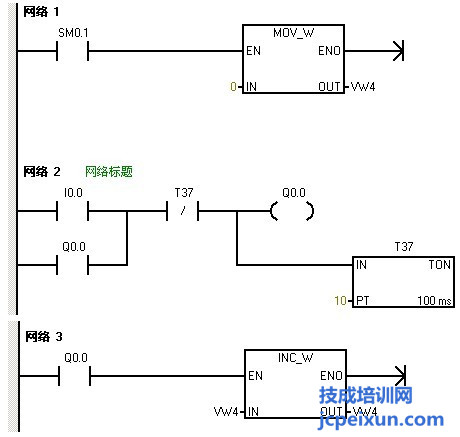

1、编写出1S内计算出PLC经过多少个扫描周期的程序
下面就分析一下以上的程序，首先对后面要用到的V存储区进行清0，然后做个启保停程序，并做个定时器定时1s，当定时时间到T37的常闭触点断开，使Q0.0断开，后面再用一个Q0.0来驱动一个加1指令，这样就可以计算出Q0.0接通1S的时间内PLC经过多少个扫描周期了。

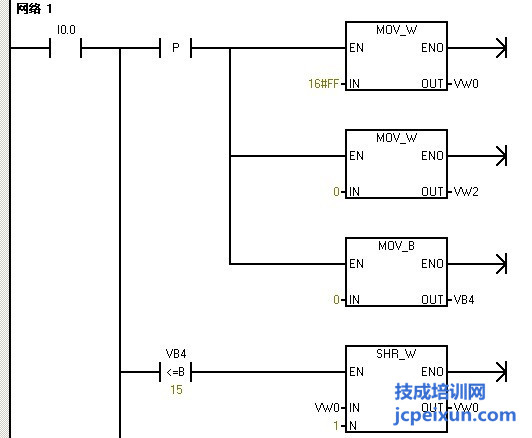

2、编写能够计算VW0中1的个数的程序
下面也分析一下以上的程序，假如往VW0里面写入的是16#FF，所以首先把16#FF传送到VW0，同时对后面要用来存储个数的存储器VW2和VB4进行清0，然后是做一个字右移，因为移位的位数为1，是大于0 的，这样就把移出位的数值复制到SM1.1，这在前面是有学习到的，把1移到SM1.1一次,也就是SM1.1接通一次，从而执行加1指令，对VW2进行加1操作，因为VW0是有8个1的，那么程序执行完后VW2里面就是8。这里同时做了对VB4进行加1操作，这样是因为字的移位的有效移位多是16位的，所以在移位指令前面做了一个比较指令VB4<=15。
