【跟着我一起来学习s7-200】23逻辑运算指令

唐琳 发布于2015-12-11 09:43 13 0 标签：S7-200入门连载,PLC

    昨天我们学习了算术运算指令，包括整数计算和浮点数计算指令，那么今天就学习一下逻辑运算指令。那么什么是逻辑运算指令呢？逻辑运算指令就是对字节、字和双字进行取反/与/或/异或的操作。取反指令是INV，逻辑与指令是WAND，逻辑或指令是WOR，逻辑异或指令是WXOR。

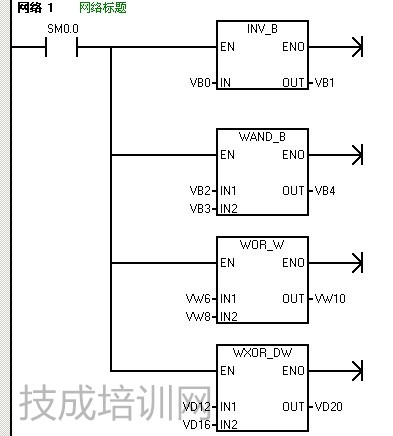

    对于WAND指令，我们可以说它是对信号的屏蔽，它是有0出0，全1出1的；WOR指令，我们可以说它是对信号的组合，它是有1出1，全0为0的；WXOR指令是对信号的转换和检测，它是相同为0，不同为1的，这是我们需要注意的，INV指令是对前面的逻辑运算结果进行取反的操作，前面的结果为1则取反后为0，前面的结果为0则取反后为1。下面便看一下这几个指令的使用。

    还有一个值得一提的是，我们可以根据指令的功能还可以进行置位和复位的操作。我们利用逻辑与WAND指令有0出0的功能可以进行复位操作，利用逻辑或WOR指令有1出1的功能可以进行置位操作。下面我们便看一下两个小例子。

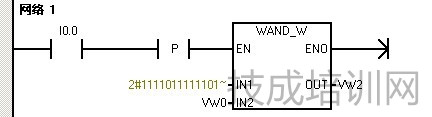

    个是用WAND指令进行复位的例子，在IN1中输入二进制数1111011111101111，因为VW0为VB0 VB1，那么当I0.0接通，执行一次逻辑与运算，这样就将V0.3和V1.4复位了。

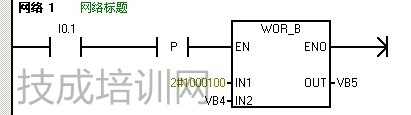

    第二个是用WOR指令进行置位的例子，在IN1中输入二进制数1000100，那么当I0.1接通，执行一次逻辑或运算，将V4.2和V4.6置位。

    那么以上就是我们的逻辑运算指令了，也还算是比较简单的，学习之后你掌握的如何呢。


作者：技成培训网（蔡慧荥）

【本文为原创作品。未经同意，盗取必究！】
