昨天学习了位逻辑控制指令，也有提到可以自己找一些小程序的例子，包括像启保停、正反转控制、单按钮控制、连锁控制、互锁控制、顺序控制等等这样的例子来练习。那么你有练习吗？不知道你掌握的如何呢？

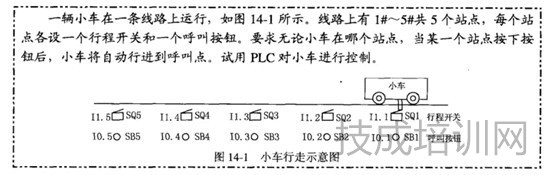

今天的话就来练习一下难度相对大一点的程序案例，是这样一个五站点呼叫小车的案例，控制要求如下，今天就学习一下案例应该怎么来编程吧。

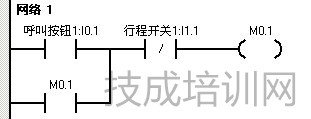

首先，我们分析一下控制要求，要求是当一个站点按下按钮后，小车会自动进行到呼叫点，也就是到呼叫点就会停止下来。那么其实这里的呼叫按钮就相当于我们启保停的启动按钮，而行程开关就相当于停止按钮，那么在这里就可以做以下这样五个启保停程序。

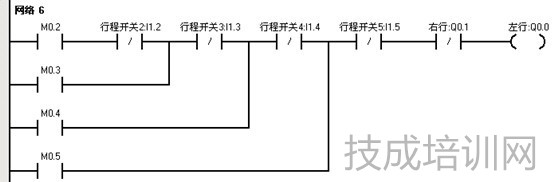

等到处理完这个要求之后就是处理小车是左行还是右行的控制了。在这里假定小车是停在右的1号行程开关的，那么按下1号呼叫按钮是无效的，只能是按下2、3、4、5号呼叫按钮，所以在左行的控制程序里面是没有1号呼叫按钮的。假如我们按下2号呼叫按钮，小车会左行，而到了行程开关2又会停下来，然后再按下3号呼叫按钮，小车还会左行，并到相应的行程开关处停下来。如果再按下的是2号呼叫按钮，此时小车的左行不再接通了，而会右行到行程开关2处。这就是程序是先在呼叫按钮上串联一个对应的行程开关，再并联下一个呼叫按钮并做对应的停止行程开关的原因了。

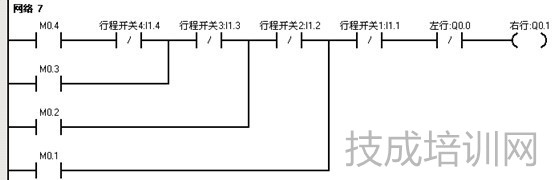

再假定小车在左的5号行程开关处，按下5号呼叫按钮也是无效的，只能是按下1、2、3、4号呼叫按钮。假如我们按下4号呼叫按钮，小车会右行，而到了行程开关4又会停下来，然后再按下3号呼叫按钮，小车还会右行，并到相应的行程开关处停下来。如果再按下的是4号呼叫按钮，此时小车的右行不再接通了，而会左行到行程开关4处。
这就是对控制要求的分析和程序的分析了。
程序如下：
所以，我们进行编程之前首先要做的是对控制要求进行分析，分析之后才能更好的编写出程序出来。然后还有一个很重要的是启保停电路，经过这个例子也会知道启保停电路是“万能”的了吧？这些都是可以灵活运用的。
