WinCC读写PLC时间方法
唐琳
发布于2015-11-27 11:20
26
0
标签：触摸屏,以太网通信,WinCC

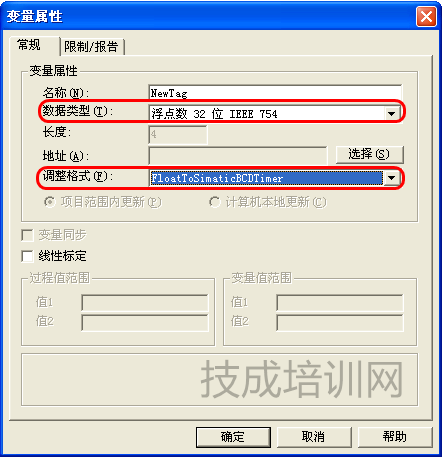

1) 在WinCC中建立新的变量将数据类型和调整格式进行如下图设置。
è 此处重点为数据类型选择浮点数32位IEEE 754，调整格式选择FloatToSimaticBCDTimer。

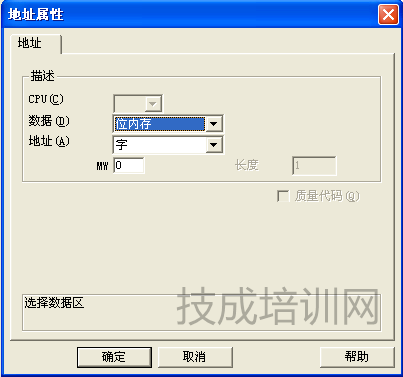

2) 设置变量地址
è 由于调整格式选择FloatToSimaticBCDTimer，所以虽然数据类型是32位的但是此处与PLC连接的地址可以也只能选择16位。

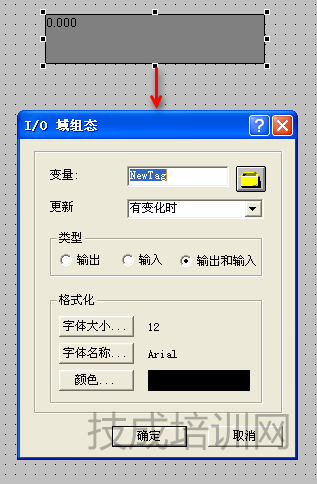

3) 在画面中创建输入输出域并进行组态

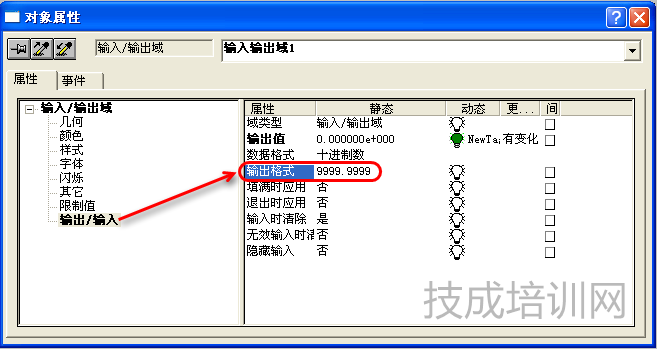

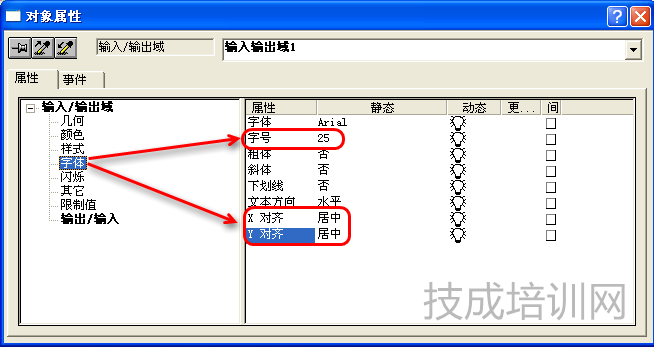

4) 对输入输出域的属性进行设置

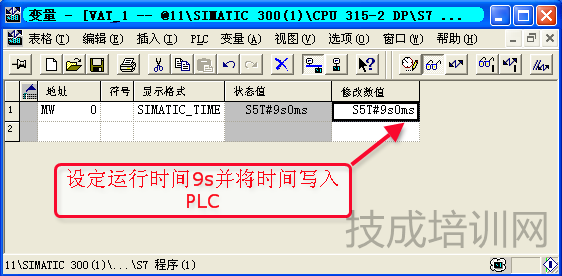

5) 在PLC中对时间进行设定
6) 运行WinCC对PLC中时间进行监控
作者：技成培训网（马乐）
【本文为原创作品。未经同意，盗取必究！】
