PLC梯形图编程八大步骤

（一）决定系统所需的动作及次序

当使用可编程控制器时，重要的一环是决定系统所需的输入及输出。输入及输出要求：

（1）步是设定系统输入及输出数目。

（2）第二步是决定控制先后、各器件相应关系以及作出何种反应。

（二）对输入及输出器件编号

每一输入和输出，包括定时器、计数器、内置寄存器等都有一个唯一的对应编号，不能混用。

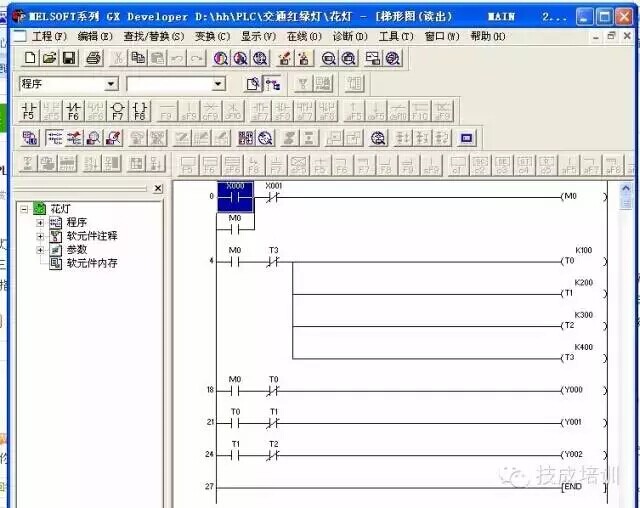

（三）画出梯形图

根据控制系统的动作要求，画出梯形图。

梯形图设计规则

（1）触点应画在水平线上，并且根据自左至右、自上而下的原则和对输出线圈的控制路径来画。

（2）不包含触点的分支应放在垂直方向，以便于识别触点的组合和对输出线圈的控制路径。

（3）在有几个串联回路相并联时，应将触头多的那个串联回路放在梯形图的上面。在有几个并联回路相串联时，应将触点多的并联回路放在梯形图的左面。这种安排，所编制的程序简洁明了，语句较少。

（4）不能将触点画在线圈的右边。

（四）将梯形图转化为程序

把继电器梯形图转变为可编程控制器的编码，当完成梯形图以后，下一步是把它的编码编译成可编程控制器能识别的程序。

这种程序语言是由序号（即地址）、指令（控制语句）、器件号（即数据）组成。地址是控制语句及数据所存储或摆放的位置，指令告诉可编程控制器怎样利用器件作出相应的动作。

（五）在编程方式下用键盘输入程序。
（六）编程及设计控制程序。

（七）测试控制程序的错误并修改。

（八）保存完整的控制程序。
