【跟着我一起来学习s7-200】08常用菜单工具
林慧玲
发布于2015-02-12 16:00
17
0
标签：S7-200入门连载,PLC
昨天认识了STEP 7 Micro/WIN软件的界面以及常用工具图标，今天就再学习一下常用的菜单工具吧。

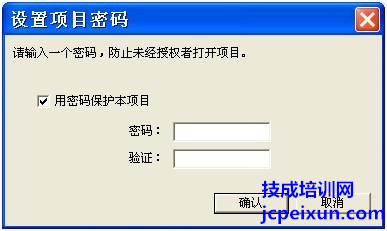

在菜单的“文件-设置密码”，这里可以为项目文件设置密码。

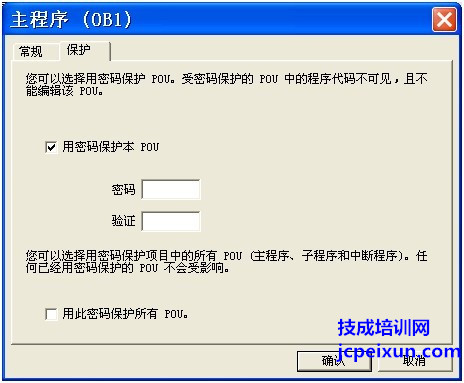

在菜单的“查看-属性-保护”，这里可以用密码保护POU。
除此之外，在系统块的“密码”也可以设置权限。到这里就一共有三处可以设密了。对这个可以了解一下。
在菜单的“文件-新建库/添加/删除库”，如其名称所言，可以新建库，添加或删除库。对于库的操作，就留在后面再来学习。
在菜单的“查看”可以看到有STL，梯形图和FBD，在这里可以进行编程语言的切换。比如在使用s7-200仿真软件的时候，仿真软件可能要求要切换到STL，再粘贴到仿真软件里面，这就需要进行编程语言的切换了。
另外，在菜单的“查看”中有符号寻址和符号信息表。符号寻址选中与否可以用来切换是符号寻址还是绝对地址寻址，选中了的话，在程序每个地址旁边会出现其符号名。选中了符号信息表的话，在程序下方会出现符号信息表。
在菜单的“PLC-信息”中，我们可以从中获得PLC版本信息、扫描周期。出错信息、模块信息等。不过必须注意的是只有在电脑跟PLC通讯成功之后才能打开PLC信息的。
在菜单的“PLC-实时时钟”，可以为带实时时钟的CPU设置时间等信息，可以读取PC或者是读取PLC。
另外，在菜单的“PLC-比较”中，可以将项目与PLC进行比较，比较的结果会提示出来，比较一致的会出现已通过，比较不一致的会出现红色字符提示信息。
以上就是一些可能会要用到的菜单工具，是我们需要学习一下的。这样图文展示出来，是不是容易理解些呢。
