Step7 5.5 关于变量属性属性对话框属性标签页（求指导）

刘玉蓉发布于2014-12-12 17:21 878 0 标签：

共三个问题，其实也就一个问题，三种不同形式。
       个，在组织块OB的对象属性对话框的属性标签页的属性设置问题。
       第二个，在功能FC的对象属性对话框的属性标签页的属性设置问题。
       第三个，在功能块FB的声明变量的对象属性对话框的属性标签页的属性设  置问题。
希望能为我解惑！

问题补充：
帮助文件给的提示是“在此处输入属性名称。系统属性始终以S7_开始。用户可以随意定义属性名称，但是不能以S7_开始。您不能改变已经在这里输入的系统属性。”，随意定义的属性名称有什么用，跟什么有关系？

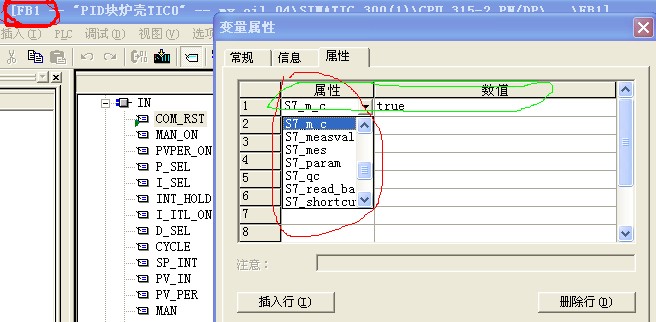

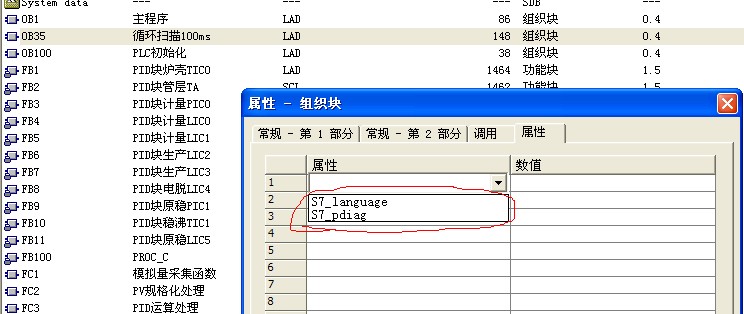

图片说明： 1，组织块OB 对象属性问题 2，功能块FB 声明变量的对象属性问题 3，功能FC的对象属性问题

佳答案

系统属性是应用程序间的属性。它们控制和协调单个应用程序间的功能。例如，消息只需在S7/M7块中组态一次,同样的组态即可用来在可视化系统上显示这些消息。

系统属性分为块的系统属性和参数的系统属性。
块的系统属性：
1块的系统属性应用于整个块。
2块的系统属性可用于定义FB、SFB、FC、SFC、UDT、OB和DB，但不能用于定义VAT和SDB。
3如果修改了块的系统属性，则会产生新的代码时间标志。因此时间标志可以反映是否发生了改变。
4当为功能块(FB)时，通过背景数据块继承块的系统属性。为背景DB定义的任何系统属性均将附加到FB上。
5无法改变受知识产权保护的块的块系统属性。

通过上面第二条，可以看出你问的问题其实就是一个问题。
改变块的系统属性。
块的系统属性(按字母顺序排列
属性用于：简要描述：
S7_alarm_ui  CFC、消息组态块消息所对应的PCS 7特定的消息对话框打开
S7_asset  维护站将块/图表标识为资产代理
S7_blockview  CFC CFC中块的格式或视图
S7_driver  CFC 信号预处理驱动程序块的标识号
S7_hardware  CFC 模块专用驱动程序块的标识号
S7_language  管理多语言文本 "管理多语言文本"功能的语言和时间标志
S7_linklist  S7-GRAPH 可用于将其它块/实例分配给S7-GRAPH块
S7_m_c  CFC、OCM 块与控制系统相关
S7_pdiag  S7-PDIAG 具有诊断功能的块，可以使用S7-PDIAG进行过程错误诊断
S7_pdiag_motion  S7-PDIAG S7-PDIAG语言编译器的UDT
S7_pdiag_s_unit  S7-PDIAG S7-PDIAG语言编译器的UDT
S7_pdiag_unit  S7-PDIAG S7-PDIAG语言编译器的UDT
S7_rawdata  WinCC 块实例也包括WinCC中的一个原始数据变量
S7_read_back  CFC CFC中"图表回读"功能的标识号
S7_skipconn  CFC代码发生器防止为正在被处理的块互连生成代码。
S7_state_rep  Mapper 标识用于WinCC中自动报警隐藏的块
S7_tag  CFC、OCM WinCC中测量点列表的标识号
S7_tagcollect  SIMATIC BATCH 块是TagCollect块
S7_tasklist  CFC 可以在多个OB中插入块
S7_techparam  分配技术参数块用于将参数分配给技术功能
