pcs7simatic manager中的charts的cfc功能块连接？
刘玉蓉
发布于2014-12-12 17:21
5
0
标签：
如何更快的学习pcs7的simatic manager项目中现场站点下charts里面的cfc功能块，和怎么才能看懂这些块的连接，望多多指点？
问题补充：
这些资料我也都有下载，打开一个块里面密密麻麻的全是连接线，一点都看不懂，也不知道从何下手，望指点。。。

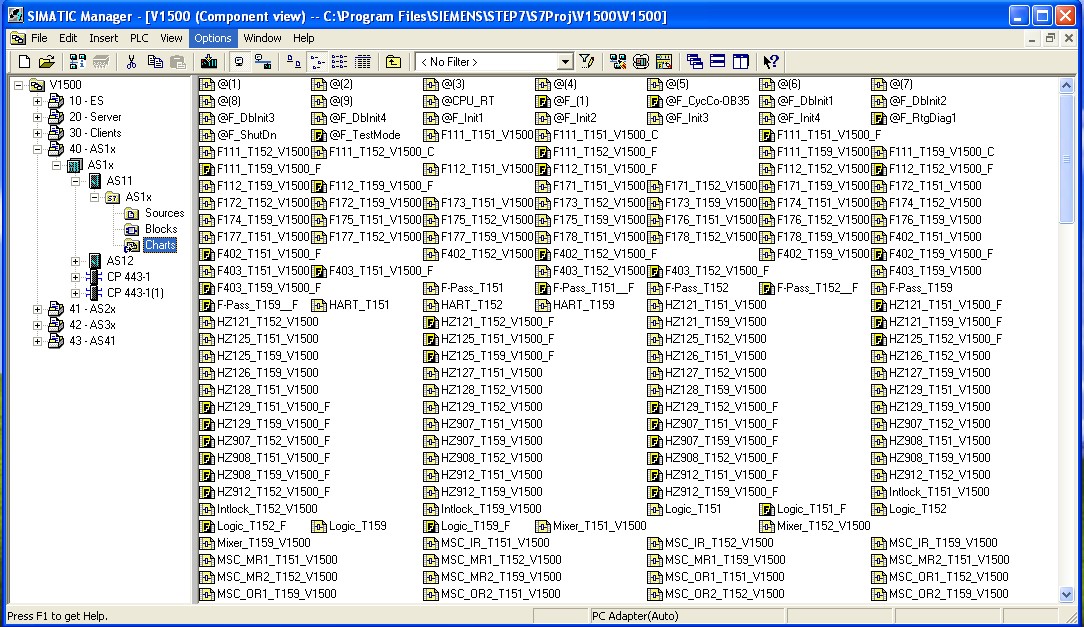

图片说明： 1，simatic 中的cfc功能块
佳答案
如果是这一大堆的话，只从程序下手，确实有点麻烦，给楼主几点建议。
1、从控制画面入手，根据画面上的工艺，查看对应WINCC里面的tag，然后找到对应的地址，再对照地址查看CFC程序，这样就比较好理解了。
2、打开你的Plant view，这里面的结构一般是按照工艺排布的，再看detail视图（不看图标的），看看有没有备注信息，这样查看会很有利于你查看程序结构。
3、随便打开一个CFC图表，菜单栏Edit->Open run sequence，在这个下面可以看到程序的调用结构，然后从这个结构一步一步下手也可以，不过如果不结合画面的话，进度是相当的慢。
基本的要有IO表对应的具体工艺名称一定要有。
有不懂的功能块按F1查看，帮助功能还是比较强大的。
