变频器的电流输出端子可以在外边并一个电阻作为电压输入信号用吗？
刘玉蓉
发布于2014-12-11 17:12
260
0
标签：
如题，变频器只有4-20ma的电流输出，端子大负载525欧姆，能不能直接在端子上并联一个500欧的电阻接到下一个变频器的模拟量电压输入端？
另外，变频器模拟量电压输出端能不能并联10个5K的电位器分别给10个小变频器调速用？
问题补充：
6个负载变频器跟随主变频器连动这样操作行不行？

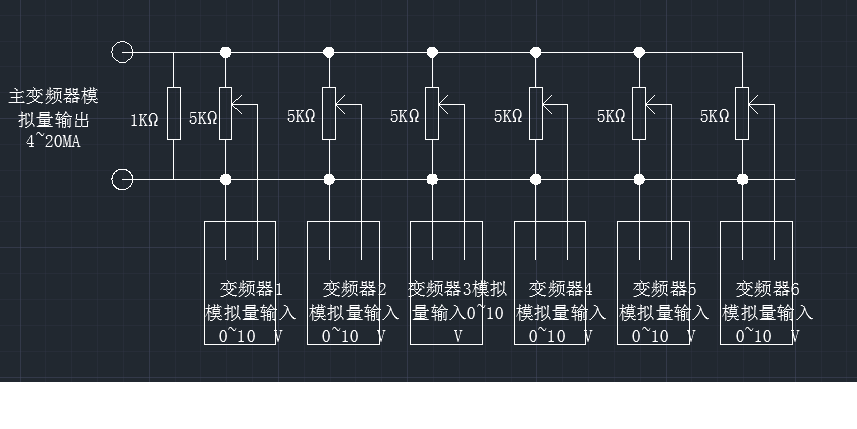

图片说明： 1，原理图
佳答案
1.如题，变频器只有4-20ma的电流输出，端子大负载525欧姆，能不能直接在端子上并联一个500欧的电阻接到下一个变频器的模拟量电压输入端
这个当然是可以的,因为端子大负载525欧姆.阻值并没有超过.
2.另外，变频器模拟量电压输出端能不能并联10个5K的电位器分别给10个小变频器调速用？
这要看这个变频器带负载能力有关.一般变频器的输出电压是10V.10V÷5K×10=20MA.哪就看变频的输出电压大能不能允许20MA的电流。
3.6个负载变频器跟随主变频器连动这样操作行不行？
同样变频器的输出是电流方式。
先要计算出并联电阻的大小。6个5K电阴并联等于0.83K左右。再与1K并联约等于0.45K.一般变频器电流输出方式时大带电阻是500欧姆多一点。正好可以满足。
