WINCC的实现图形颜色的显示时，有多个变量的条件下······
刘玉蓉
发布于2014-12-11 17:12
10
0
标签：
WinCC中有一个小问题，一般某个图形的颜色的显示或可见度都可以在“动态对话框”选定一个变量然后选定条件即可，但是如果要实现多个变量的不同条件时实现该图形的颜色的显示或可见度时怎样实现？就例如：有个矩形的动态颜色有两个（Bool型），1时为绿色，0时为红色，条件为变量a=1且b=1时为绿色，其它情况为红色。这仅仅是一个比如，可见度也是一个道理，是不是这样做要自己编程序呢？
佳答案

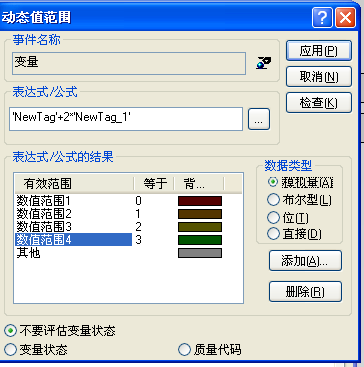

这个可以，如果你全是Bool类型变量的话，比如2个变量组合，你在动态对话框数据中组态：数据类型选择模拟量，表达式输入""NewTag""+2*""NewTag_1""，这样组合以后的结果就分成了0,1,2,3四种结果你想要怎么变色都可以。如果是3个变量就输入""NewTag""+2*""NewTag_1""+4*""NewTag_2""，这样的结果就为0-7共8种结果。想怎么组态颜色都可以。
若有收获，就点个赞吧！
