S7-300共享DB中地址的MODBUS地址

刘玉蓉发布于2014-12-10 17:31 322 0 标签：

请问：
我是MODBUS从站，我在项目里建了一个共享DB,编号DB1里面填写了需要进行通讯的数据，这些数据的地址怎么和MODBUS地址相对应？
比如：我有一个数据，在DB1中的地址为DB1.DBB1.0,
请问：该地址对应的MODBUS地址用什么方式来表示？
我的主站是和利时的DCS，我给他们提供的地址如果是DB1.DBB1.0的格式，估计他们是看不懂的。我需要把这个地址用那种5位数字表示的那种方式表达出来。

佳答案

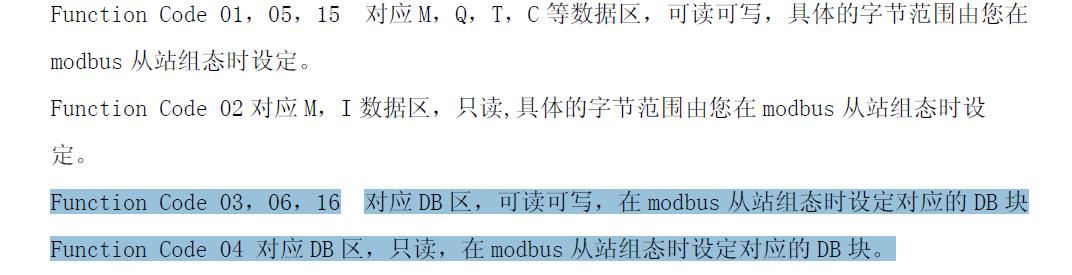

1、在CP341通讯区域中进行设置是选择功能码03,06,16，这就对应为DB，见上传的截图。
2、我给他们提供的地址如果是DB1.DBB1.0的格式，估计他们是看不懂的。我需要把这个地址用那种5位数字表示的那种方式表达出来？
一般，你提供数据块的每字、每字节或每位表示的意义即可，例如：
DB1.DBB1的：
DB1.DBX1.0（字节的第0位）：设备1准备就绪；
DB1.DBX1.1（字节的第1位）：设备1运行；
DB1.DBX1.2（字节的第2位）：设备1故障；
......。
3、这些需要与DCS系统主站厂家沟通，双方约定通讯数据的格式与通讯的方式。一般采用数据块，你将要传送的数据送入这个数据块，按照约定的通讯方式编写写程序即可。还可以按照主/从站的存储区映像的方式来进行读与写。总之，这要与DCS系统主站厂家沟通、约定。
4、有关CP341通讯区域中进行设置是选择功能码见：
、《串口通讯模块的信息与使用（2004.03.30）》下载：
https://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0006
、<CP340/341/440/441通讯及编程>下载：
https://www.ad.siemens.com.cn/download/docMessage.aspx?ID=1293&loginID=&srno=&sendtime=
