200想通过通讯口跟电脑--超级终端通讯
刘玉蓉
发布于2014-12-09 17:23
157
0
标签：
200想通过通讯口跟电脑--超级终端通讯，只是训练一下，
之前看书，说是要通过pc/ppi电缆，因为没有，所以想自己连线来用一下，接线是不是如图？
-----------------
3-8相连
8-3相连
1-1相连，然后接到外壳地，
另外不知道需不需要2-2相连，作为逻辑地？？？？

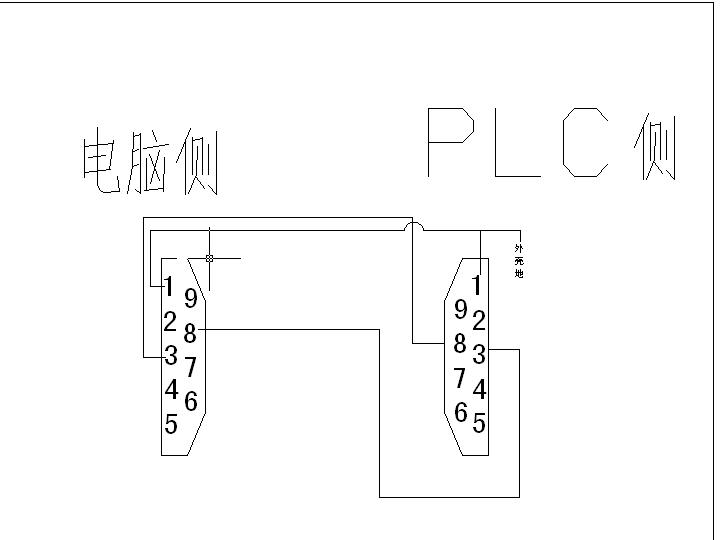

图片说明： 1，接线
佳答案
这样接线是不行的，因为S7-200的通讯口是485协议，电脑的串口是232协议。只是做超级终端通讯的话，没有PC/PPI电缆可以在市场上买一个485/232通讯协议转换器，转换器的485端和PLC的3、8相连，232端和电脑的2、3、5相连就行了。
