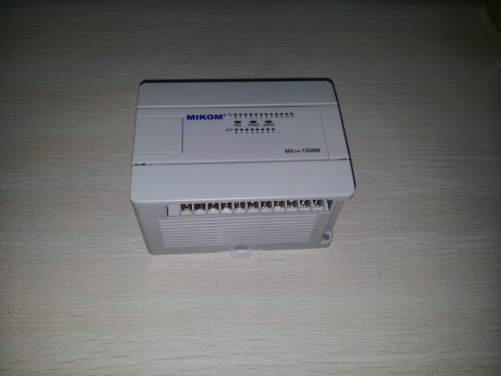

麦科电气PLC——MX1H——MX1H-1208MT

一、设备型号：麦科电气PLC——MX1H——MX1H-1208MT

二、设备特性

　　麦科MX1H是小形化，高速度，高性能的超小程序装置，可以适用于多个基本组件间的连接，模拟控制，定位控制等特殊用途，是一套可以满足多样化广泛需要的PLC。

　　特点：

　　--系统配置既固定又灵活;

　　--编程简单;

　　--备有可自由选择，丰富的品种;

　　--令人放心的高性能;

　　--高速运算;

　　--使用于多种特殊用途;

　　--外部机器通讯简单化;

　　MX1HMX2H

　　常规

　　性能扫描方式周期循环扫描

　　恒定扫描方式支持支持

　　I/O输出每完成一次扫描都刷新一次，支持立即刷新指令

　　(主模块及扩展模块)

　　逻辑大I/O点256512

　　大模拟量数量可集成8通道可扩展8个模拟量模块

　　高速脉冲输出2×100KHz(晶体管输出)

　　单相计数通道2×50KHz; 4×10KHz

　　双相计数通道1×30KHz + 1×5KHz

　　计数频率总和80KHz100KHz

　　基本指令运行时间0.084us

　　综合指令运行时间1K步/ms①

　　实时时钟支持(掉电保持至少3年)

　　数字滤波功能主模块和扩展模块的所有的输入端口均支持数字滤波

　　0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，15.6ms，51.2ms可调

　　硬件滤波功能X0～X1端口的滤波时间为10us;X2～X7端口的滤波时间为50us

　　其余I/O端口约为1ms

　　指令

　　种类基本指令31个

　　步进指令2个

　　应用指令174个234个

　　存储器用户程序12K步24K步

　　元件保持1K字用户设定

　　元件保持时间永久保持后备电池，保持时间至少3年

　　数据块D0～D3999 共4000个D0～D7999 共8000个

　　元件

　　资源输入点X0～X177 共128点X0～X377 共256点

　　输出点Y0～Y177 共128点Y0～Y377 共256点

　　定时器100ms100ms精度：T0～T209 共210点(0.1～3276.7秒)

　　10ms10ms精度：T210～T251 共42点(0.01～327.67秒)

　　1ms1ms精度：T252～T255 共4点(0.001～32.767秒)

　　计数器16位16位增：C0～C199 共200点

　　32位32位增减：C200～C234 共35点

　　高速

　　计数器单相单计数输入(32位)C235～C245 共11点

　　双相计数器输入(32位)C246～C250 共5点

　　双相双计数输入(32位)C251～C255 共5点

　　数据寄存器D0～D3999 共4000个D0～D7999 共8000个

　　局部数据寄存器V0～V63 共64个

　　变址寻址寄存器Z0～Z15 共16个

　　特殊数据寄存器SD0～SD511 共512个

　　辅助继电器M0～M2047 共2048点M0～M4095 共4096点

　　局部辅助继电器LM0～LM63 共64点

　　特殊辅助继电器SM0～SM511 共512点

　　状态继电器S0～S1023 共1024点

　　中断

　　资源内部定时中断3个

　　外部中断16个(中断触发边沿可由用户设定，对应X0～X7端子上升沿和下降沿)

　　高速计数器中断6个

　　串口中断8个12个

　　PTO输出完成中断2个

　　CAN0接收中断1个

　　主电源失电中断1个

　　通讯

　　资源通讯口PORT0：RS232

　　PORT1：RS485/CAN PORT0：RS232 PORT1：RS485

　　PORT2：RS232/RS485

　　CAN0 以太网接口

　　通讯协议自由口/Modbus(RTU)/MXLinK/编程口协议

　　特殊

　　功能高速脉冲输入X0～X5可实现高速计数、中断脉冲捕捉等功能

　　X6～X7可实现中断脉冲捕捉等功能

　　X0～X1端口计数高频率达50KHz

　　X2～X5端口计数高频率达10KHz

　　单相高速计数支持50KHz×2通道+10KHz×4通道

　　双相高速计数支持30KHz×1通道+5KHz×1通道

　　高速脉冲输出Y0～Y1 100KHz两路独立输出Y0～Y1 100KHz两路独立输出

　　MX2H-1PG-BD扩展卡增加1路

　　100KHz高速脉冲输出

　　子程序调用多允许调用64个用户子程序

　　允许5级子程序嵌套调用，支持局部变量，每个子程序多可提供64个字和64个位参数传递，支持变量重命名

　　安全策略下载密码密码不超过8个字符，每个字符为字母或数字，区分大小写

　　上载密码

　　监控密码

　　工程密码密码不超过16个字符，每个字符为字母或数字，区分大小写

　　主程序加密密码不超过16个字符，每个字符为字母、数字或符号，区分大小写

　　子程序加密

　　指定序列号输入PLC序列号的后9位数字

　　高级策略禁止格式化、禁止上载，密码重试次数限制②
