WINCC用PLCSIM模拟可以读写DB块但是I/O不能读写
刘玉蓉
发布于2014-12-09 17:22
2
0
标签：
WINCC用PLCSIM模拟可以读写DB块但是I/O不能读写？这是什么原因照成的啊？用的是step7+wincc来做的，不是PCS7！
问题补充：
我一碰工控就PCS7，没有经历过step7+wincc，用PCS7说实在的，只要知道CFC块管脚的作用就可以了，wincc里什么都帮你做好了，而且特定的行业西门子有专用库，就像造纸里面的传动电机控制块里面什么都给你做好了，西门子的变频器你用什么型号的，可以直接在里面选，就是个笨蛋也会做，现在用step7+wincc编程我看来就像白痴一样啊！

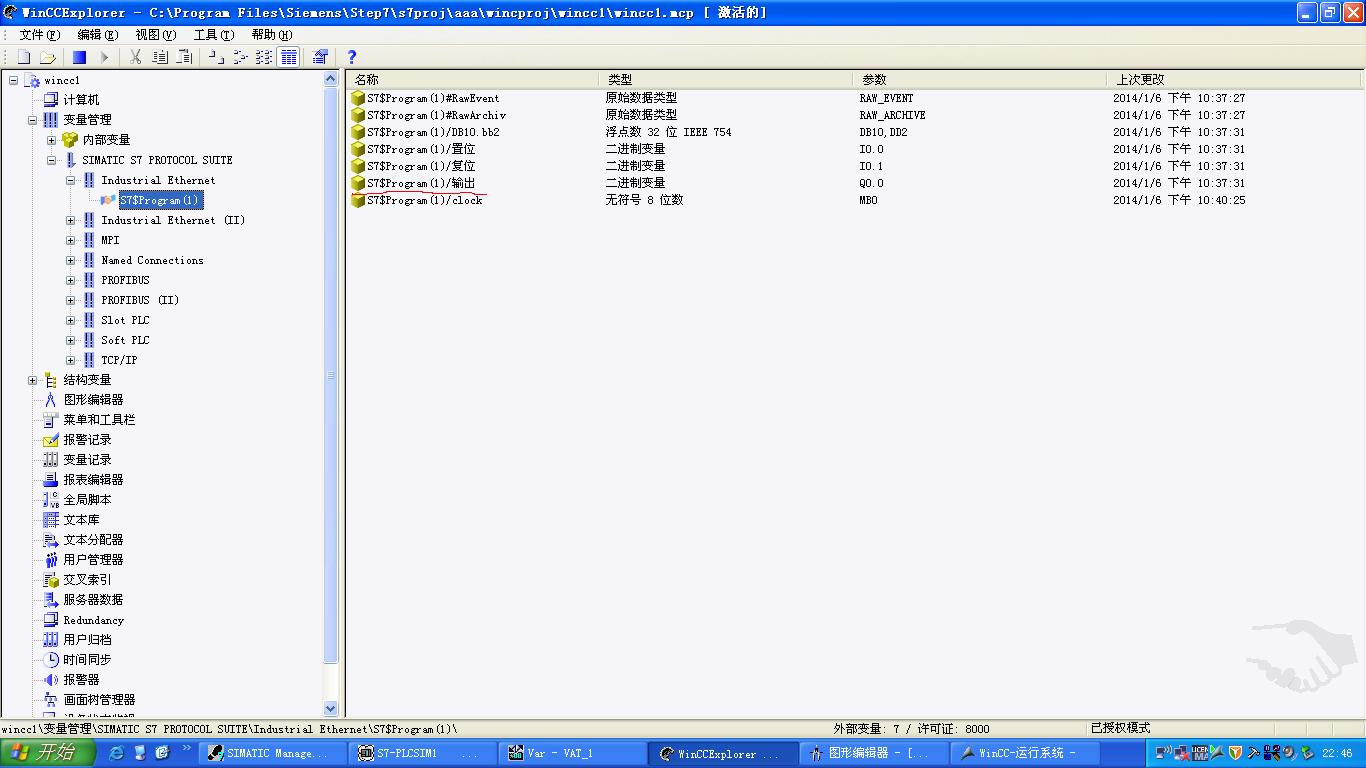

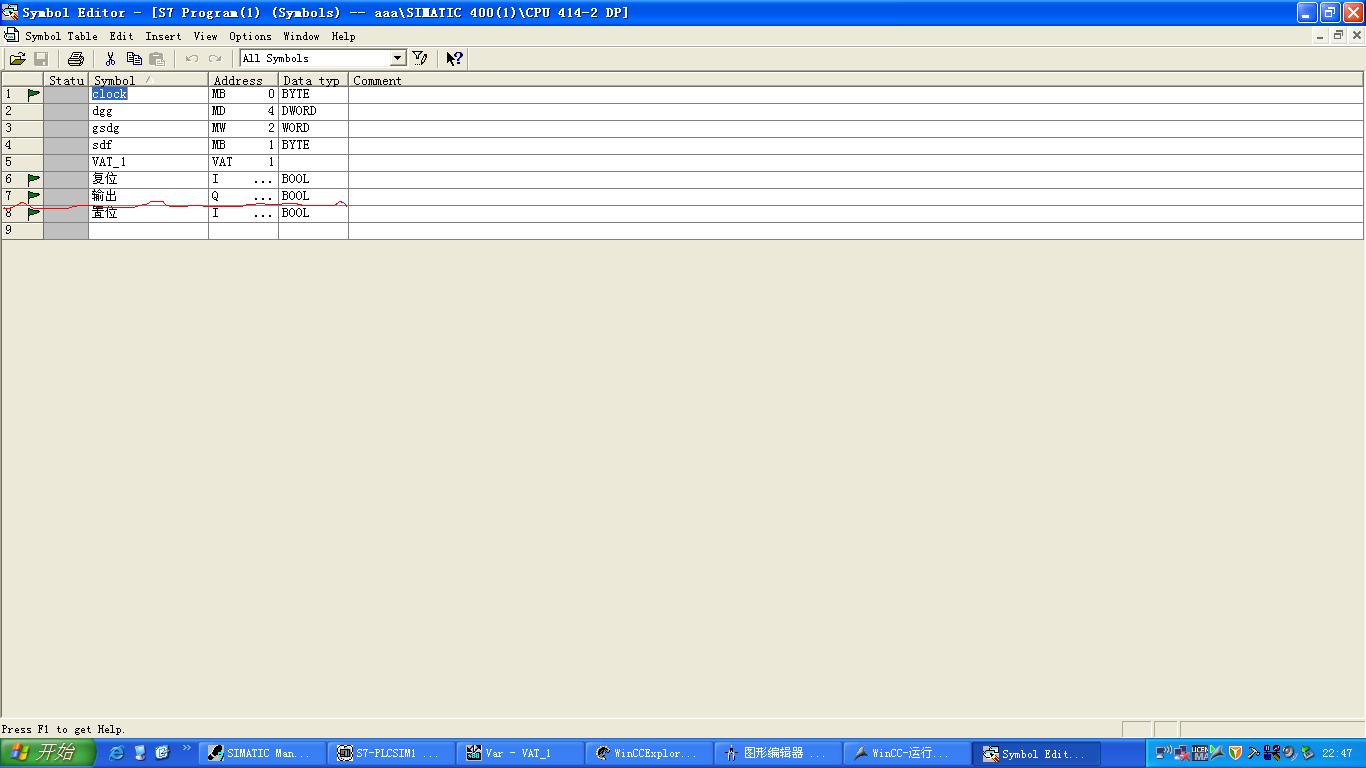

图片说明： 1，监控画面 2，step7里的符号表 3，wincc里建的变量
佳答案
做项目不要直接读写IO区，经过DB或M区转一下。这样的好处是现场某点更换后只需在梯形图上修改一个点，否则在梯形图和上位机上要修改N个点。如果有N个人机接口那动的更多。I区只能在仿真中强制，上位机只能读，即使实际应用也如此。Q点很蹊跷，用M位或DB的位来验证一下先保证上位机组态无失误，照理应该可以的。
