请问二进制负数的表示？
刘玉蓉
发布于2014-12-08 17:21
3
0
标签：
请问二进制的负数的表示方法，还有图片1中standard、sta是什么意思？

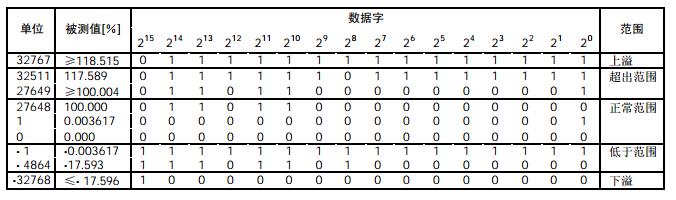

图片说明： 1，图片1 2，图片2
佳答案
1、二进制的负数的表示方法?
一个负数的表示方法则是在正数的基础上将所有的位信号取反再加1
2、standard、sta是什么意思？

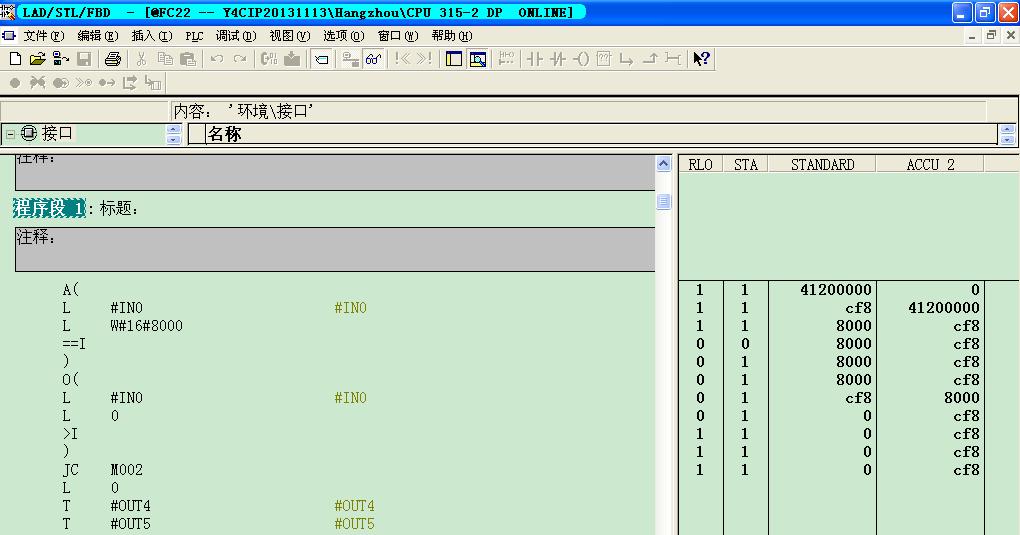

Step7语句表监控时RLO,STA,STANDARD的含义:
RLO:显示逻辑操作或算术比较的结果
STANDARD:累加器1的内容
STA:状态位,状态字的第2位
逻辑运算结果(RLO)：状态字的第1位为RLO 位（RLO= “逻辑运算结果”），在二进制逻辑运算中用作暂时存储位。比如，一串逻辑指令中的某个指令检查触点的信号状态，并根据布尔逻辑运算规则将检查的结果（状态 位）与RLO位进行逻辑门运算，然后逻辑运算结果又存在RLO位中。
状态位(STA)：状态位（第2位）用以保存被寻址位的值。状态位总是向扫描指令（A,AN,O,…）或写指令（=,S,R,）显示寻址位的状态（对于写指令，保存的寻址位状态是本条写指令执行后的该寻址位的状态）。
参考：https://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=63097&cid=1029
