WINCC棒图的方向

刘玉蓉 发布于2014-12-08 17:21 420 0 标签：

WINCC棒图默认是左边是小限，右边是大限。
我现在需要改变这个方向，也就是棒图左边是大值，右边是小值，可找了半天都没法实现。
请指点。

佳答案

WINCC棒图方向是可以改变的，我做了一下，抓了几张图你看图片吧，比较直观。

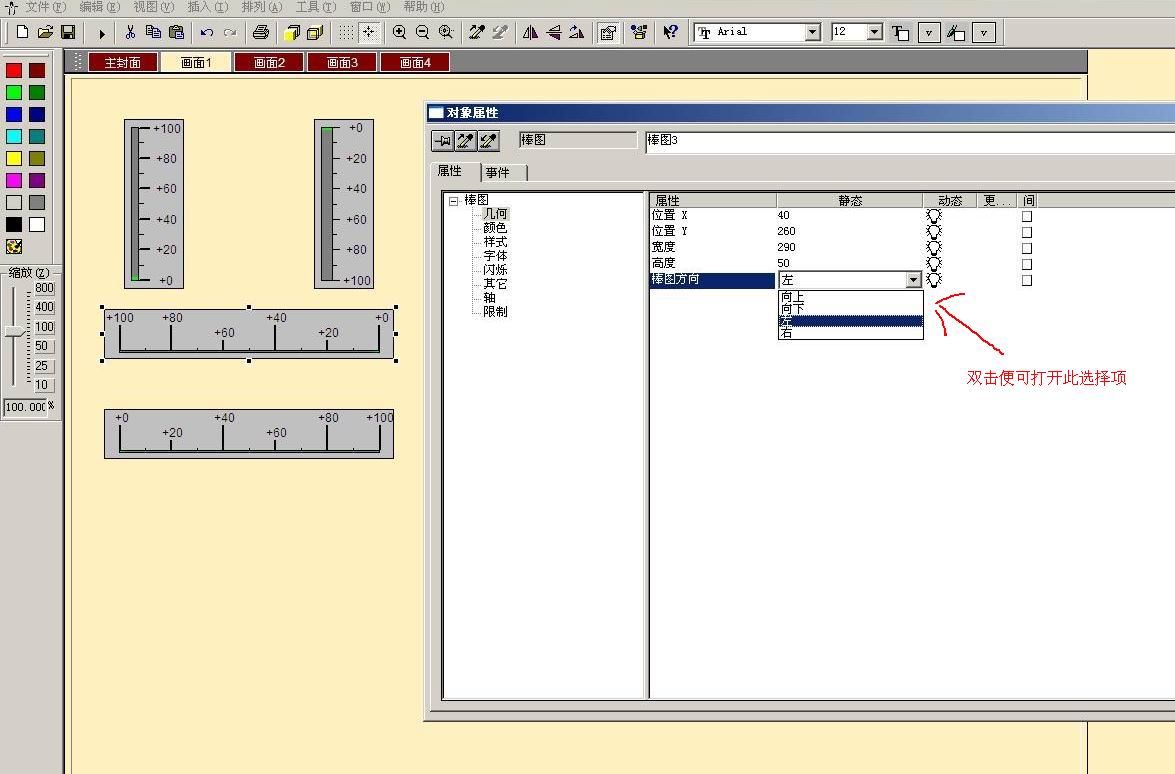

1.右键单击棒图，出现对象属性框，在几何里，属性（棒图方向）静态（右）上双击，便可出现设置方向选择。见图1。

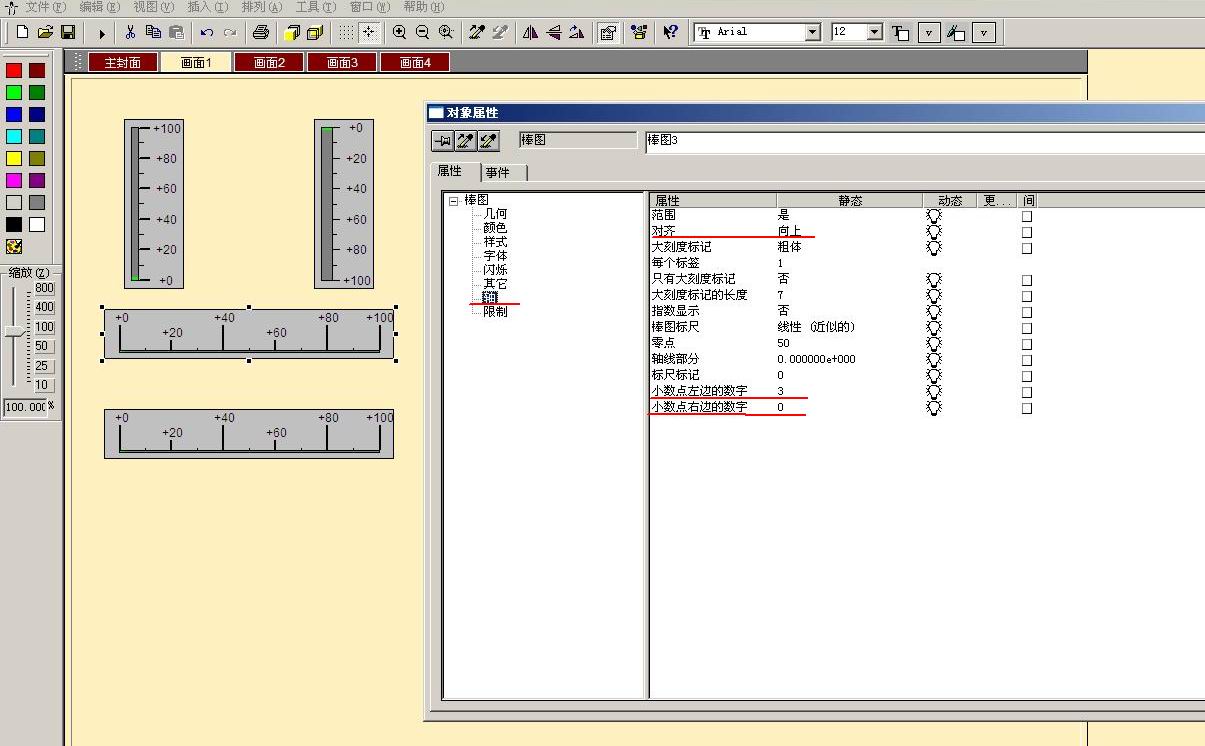

2.在其它和轴属性里也有几个重要的属性，可根据实际进行修改。见图2、图3.


图片说明：1，1几何属性里可改变棒图方向  2，2轴属性  3，3其它属性
