FC块用UC调用问题
刘玉蓉
发布于2014-12-08 17:21
168
0
标签：
在FC程序块里面调用了FC800程序块，用的是UC调用，这个是不带参数调用，但他下面的 P#L 22.0 P#L 32.0 P#L 18.2是干什么用。FC800里面的
L P##IN0
LAR1
L P##IN1
LAR2
的IN0和IN1是从哪里来的，这些程序是用SCL编的，现在是用语句表打开的，现在用的是UC调用，是不是IN0和IN1就没有用?
问题补充：

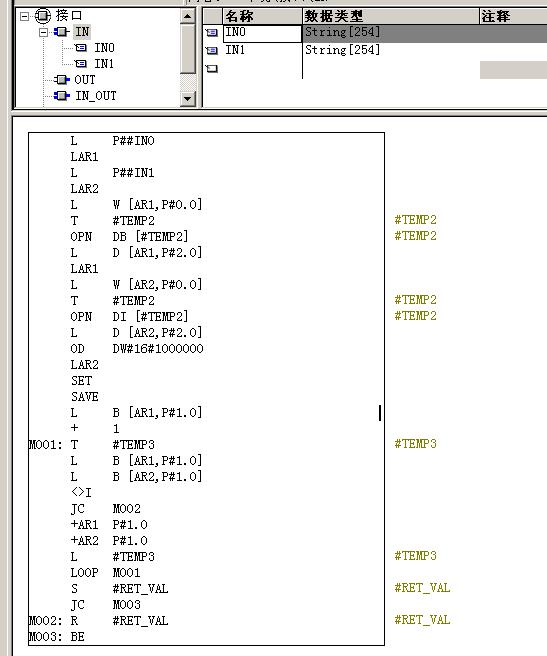

见图片
图片说明： 1，1 2，2
佳答案
1、这样写就直观了。
UC FC800
P#L 22.0 //就是#IN0
P#L 32.0 //就是#IN1
P#L 18.2//就是#IN2
程序：
L P##IN0//就是#L 22.0
LAR1
L P##IN1//就是#L 32.0
LAR2
2、转帖：
UC指令是不能传递参数的,但是并不代表UC指令不能传递地址(SETP7手册没有关于这方面的文档资料),在实际中发现UC调用FC时可以传递地址,语句的格式是: UC FCx{addr1,addr2,...,addrn}; 这种使用方法只能在STL文本状态下使用,在非文本模式下无法书写,但是可以显示,在非文本下显示的格式是:
UC FCx
addr1
addr2
addrn
有了UC调用FC的传递地址格式,我们还要知道地址和我们FC的参数对应方法: 输入参数 --> 返回参数 --> 输出参数 --> 输入输出参数 .
有了上面的方法，我们可以使用UC来调用带参数的FC了，我们还是以上面的程序为例，在OB1中使用UC调用"FC_DEMO" ，
. //其他程序代码
UC "FC_DEMO" {P#DBX 0.0,P#L 20.0,P#M 0.0};
. //其他程序代码
编译后，在非文本模式下看OB1的代码，
. //其他程序代码
UC "FC_DEMO"
P#DBX 0.0
P#L 20.0
P#M 0.0
. //其他程序代码
我们把程序下载到PLC去执行，他的效果和使用CALL指令的效果是一样的。
