s7-200网络连接器用PROFIBUS 总线连接器代替可以吗？
刘玉蓉
发布于2014-12-08 17:21
93
0
标签：
s7-200网络连接器用PROFIBUS 总线连接器代替可以吗？
图片说明： 1，123
佳答案
1.用PROFIBUS 总线连接器和电缆，连接2个200PLC，这样是完全可以的，在实际现场也是这样使用的。

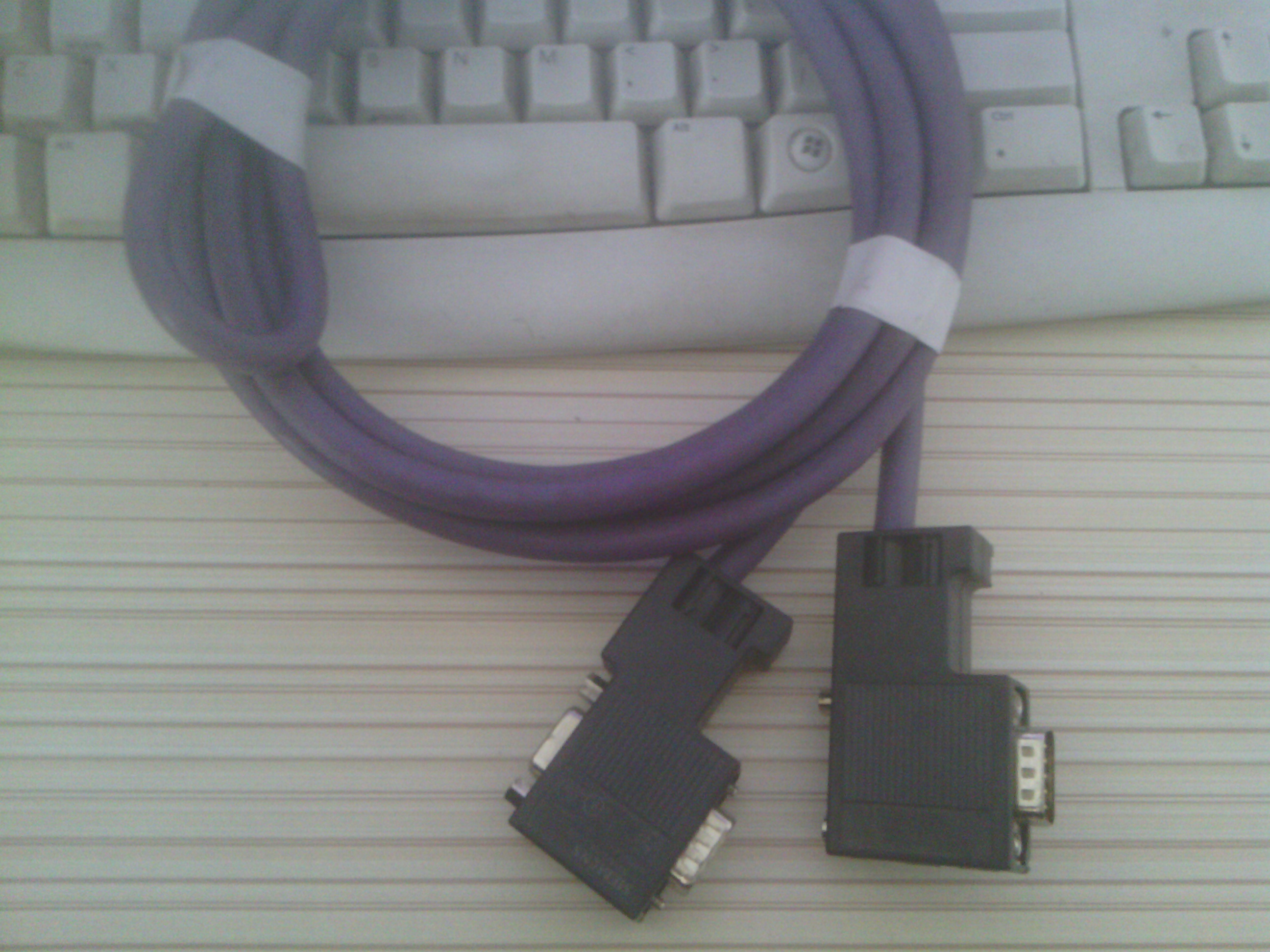

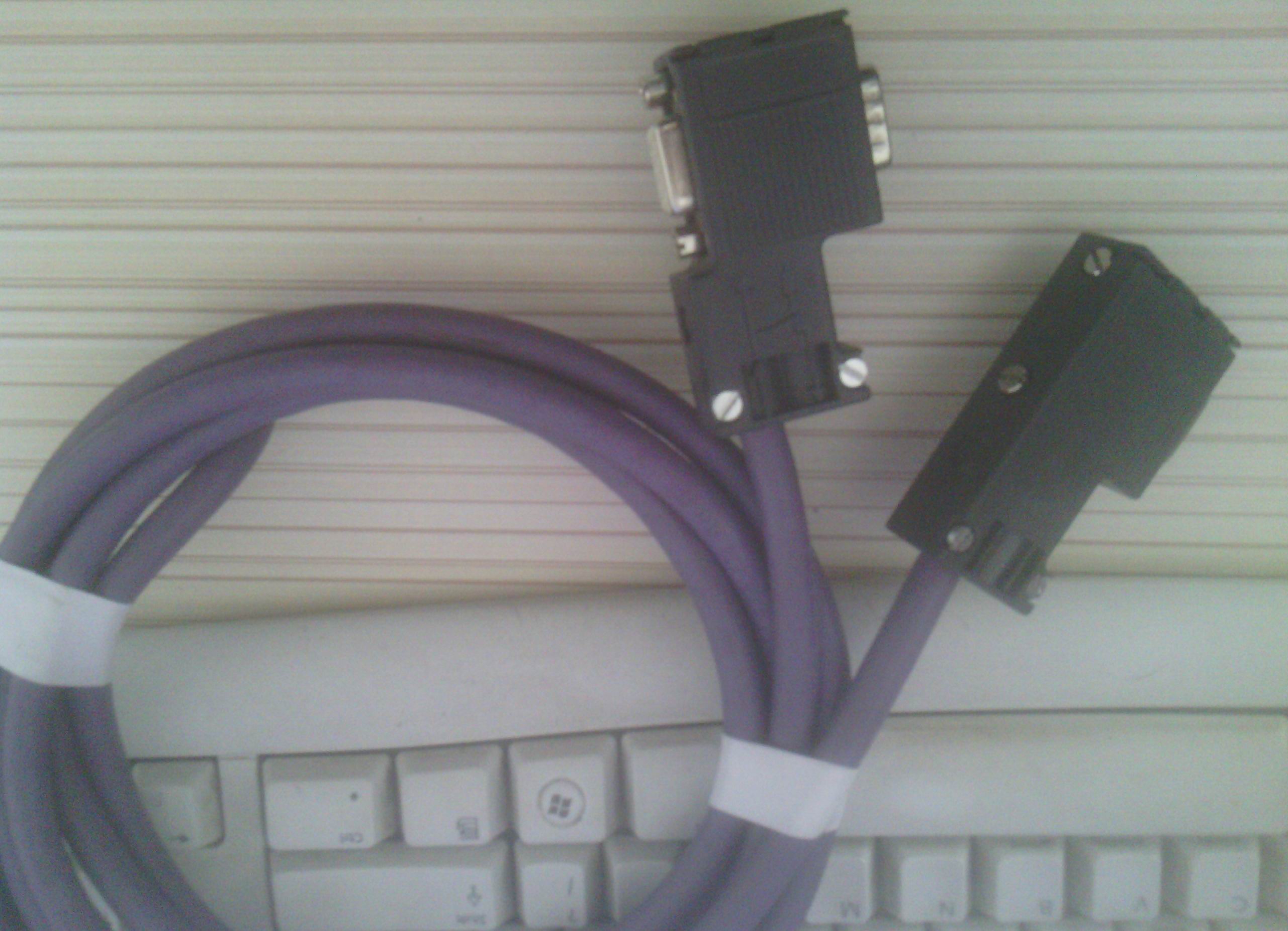

2.你上传的图片是个汽车图片，我手头有我调试的线缆，我用手机拍了二张，像素不太高，但也看清，你参考一下吧。
3.有时候，一个产品有很多叫法。比如：PROFIBUS网络连接器通常也称为，西门子RS485连接器，西门子DP插头 西门子DP接头 西门子DP总线接头，西门子DP头，西门子网络插头 西门子DP电缆接头，西门子DP总线插头，西门子RS485插头。呵呵

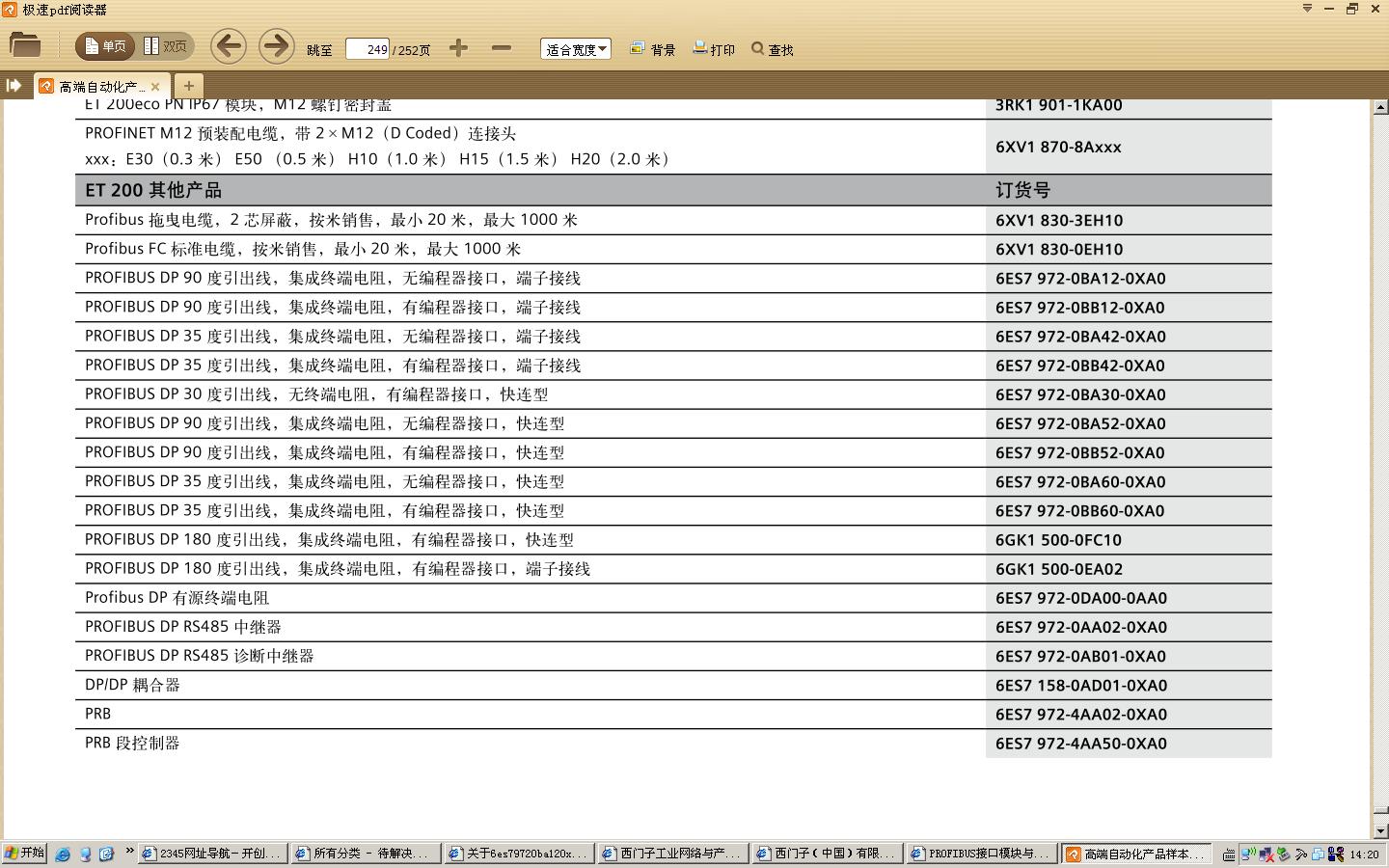

4.西门子的每个产品都有自己的订货号，西门子PROFIBUS通讯电缆接头订货号如下：
6ES7 972-0BA12-0XA0
是90度网络接头（不带编程口）集成终端电阻, 9针Sub-D插座, 不支持快速连接
6ES7 972-0BB12-0XA0
是90度网络接头（带编程口）集成终端电阻, 9针Sub-D插座, 不支持快速连接
还有其它类型的PROFIBUS插头：
6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB41-0XA0 35度网络接头（带编程口）
6ES7 972-0BA52-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB52-0XA0 快速连线网络接头（带编程口）
PROFIBUS通信线缆订货号：
6XV1830-0EH10
我手头还有个PROFIBUS线缆专用剥线工具，挺贵的。
不经常用的话可以用普通斜口钳、壁纸刀也可以代替。
快速剥线工具订货号：6GK1 905－6AA00
若有收获，就点个赞吧！
