关于200PLC modbus通讯的注意点
刘玉蓉
发布于2014-12-05 17:52
414
0
标签：

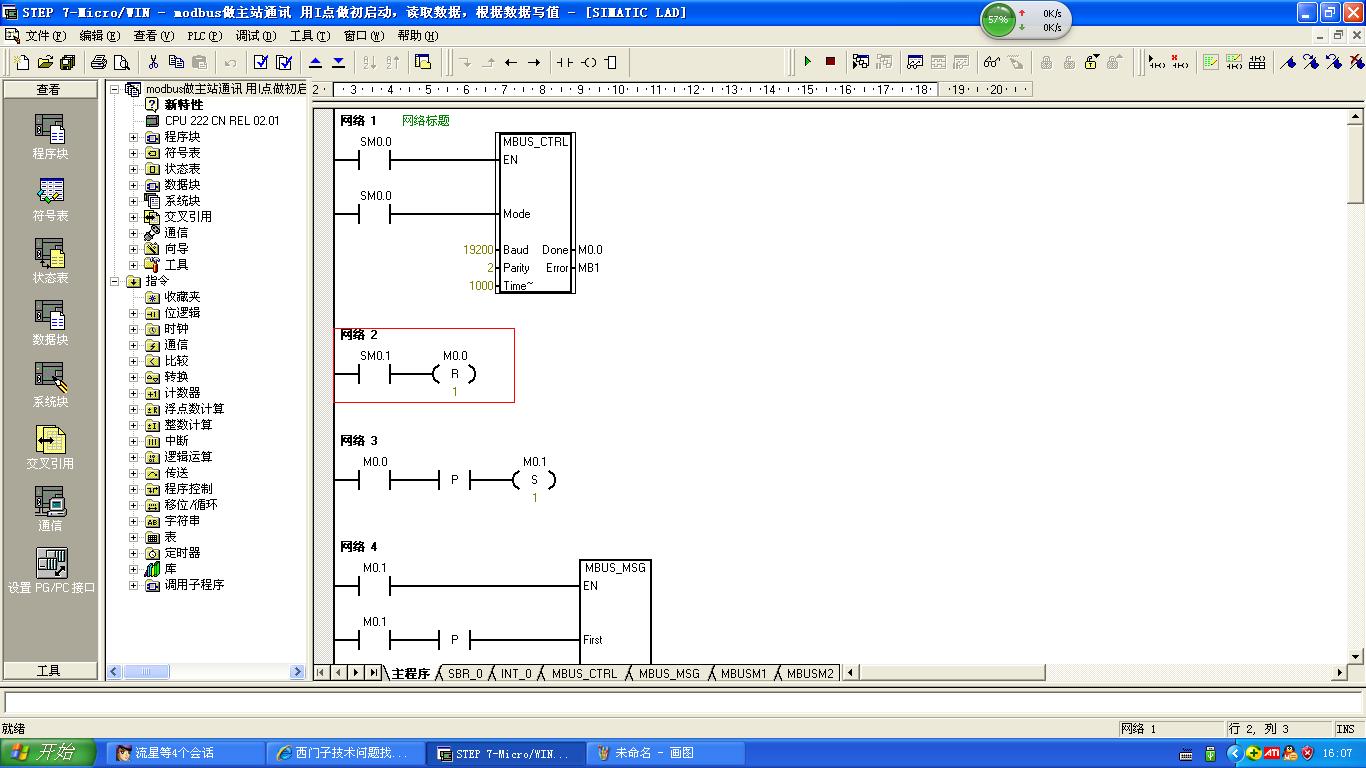

在学西门子200PLC的modbus主站通讯编程时，发现下图中这样一个问题，如果我想用MBUS TCRL的完成位作为MBUS MSG的初始化启动，我必须要在他们中加一个先复位一下M0.0，不懂这是为什么呢？我的原来的想法是，当我PLC运行，我MBUS TCRL的完成位M0.0接通的话，我直接触发M0.1就行了嘛，但是这样做，好像运行不起来，不知道这是为什么？
图片说明： 1，1
佳答案
因为"正向转换"和"负向转换"指令要求执行"打开至关闭"或"关闭至打开"转换，您无法在首次扫描时检测上升沿或向下沿。在首次扫描中，S7-200设置由这些指令指定的位状态。在其后的扫描中，这些指令无法检测指定位的转换。
所以在首次扫描中m0.0不能触发上升沿P，需要延后一个扫描周期！！（可以看一下沿触发指令的工作原理）
