请教一个西门子指令的应用
刘玉蓉
发布于2014-12-05 17:52
161
0
标签：

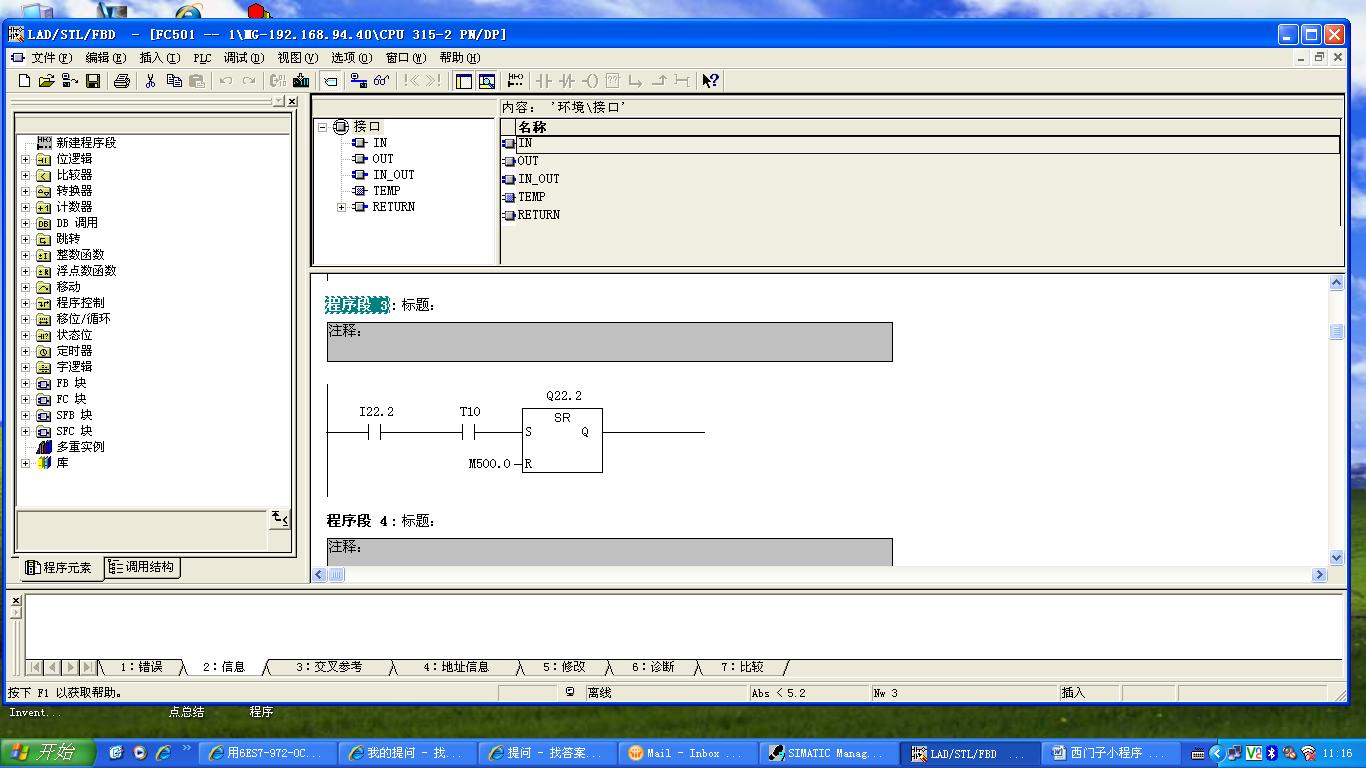

见图片是一个西门子S7 300 SR 触发器的指令,。如果I22.2为1，T10接通，M500.0 为0，那么Q22.2是为1。过一段时间，I22.2为1，T10 断开，M500.0 为0，那么此时Q22.2 应该为1还是为0 ？按照说明书的意思是保持原来不变，那么Q22.2应该为1才对。可是我通过监控看实际情况好像不是这样，I22.2为1，T10 断开，M500.0 为0，此时Q22.2 也变成0了。请问各位专家，是我对这个指令理解错误，还是什么原因。
问题补充：

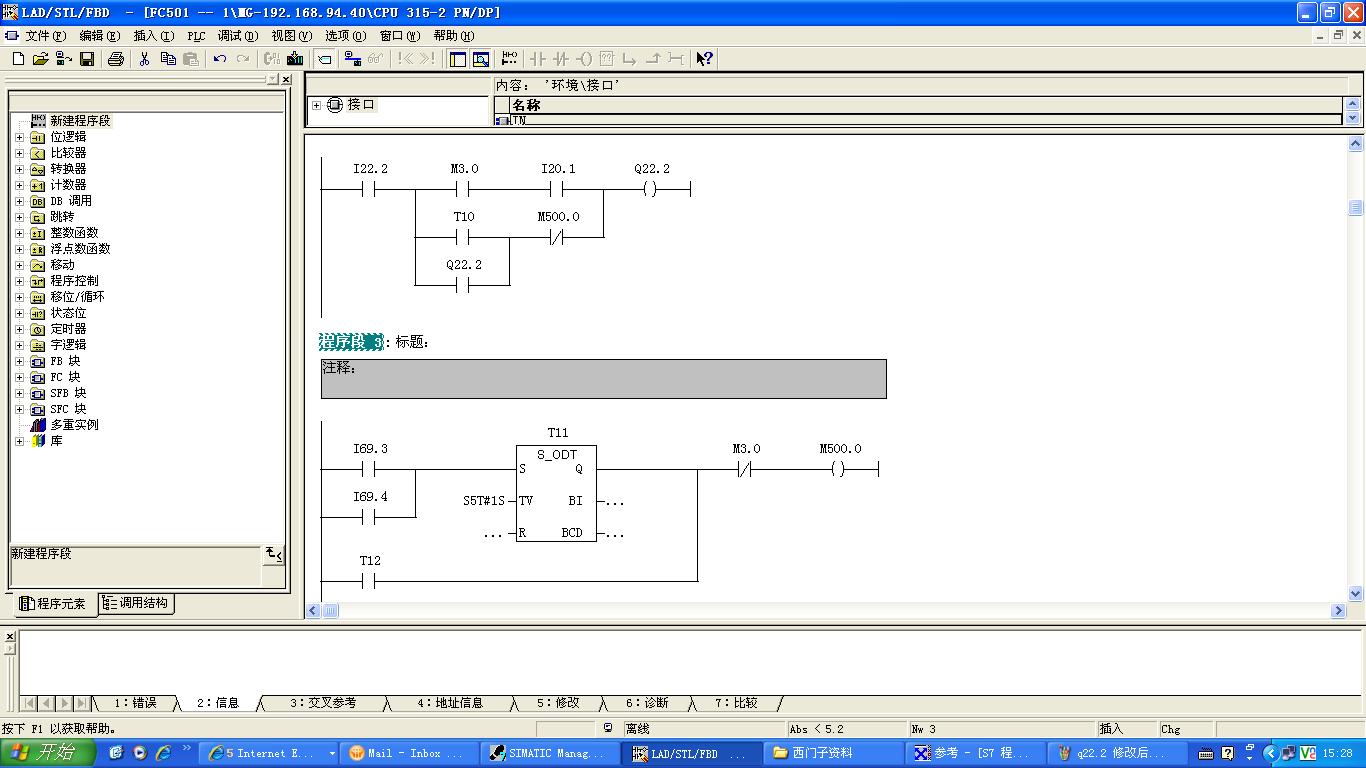

图片是我对Q22.2程序修改前后的对比，请专家帮我看看修改前是不是双线圈，把它修改后这样可不可以。
图片说明： 1，西门子SR 触发器指令 2，q22.2 是不是双线圈 3，Q22.2 修改前程序
佳答案
对于图片一：当Q22.2为1时，若I22.2为1，T10 断开，M500.0 为0，SR触发器应保持当前值不变，即应为1。若不为一，你可查查逻辑地址是否被其它地方使用。下面为SR触发器说明：
S=1，R=0，则Q22.2=1
S=0，R=0，则Q22.2=保持当前值
S=1，R=1，则Q22.2=由触发器类型决定（复位优先还是置位优先）
S=0，R=1，则Q22.2=0
对于图片二：线圈Q22.2的自保持由M500.0闭锁，所以程序段三应放在程序段二前（与plc扫描方式决定）

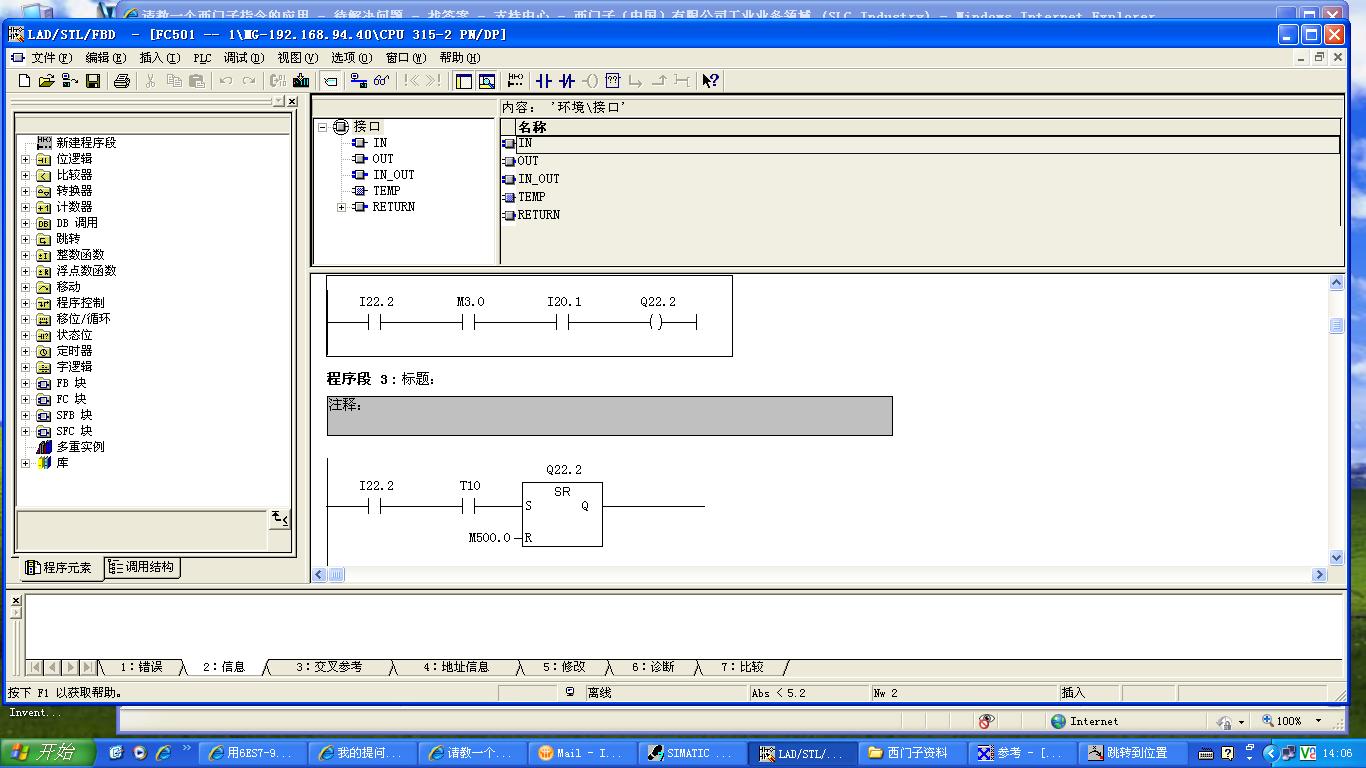

对于图片三：同一个地址不能被重复引用，Q22.2你既做线圈地址又做SR触发器地址是错误的。
