AI8×RTD SF故障，无外部辅助电压
刘玉蓉
发布于2014-12-05 17:51
10
0
标签：
SM331 AI8×RTD（6ES7 331-7PF01-0AB0），4套一模一样独立的S300系统，每套都配置了1块AI8×RTD卡件，各自由PS 307提供卡件24V电源，都使用了前4通道。
系统运行2个月后，其中3套系统的AI8×RTD卡件SF故障，诊断提示：故障模块；外部出错；无外部辅助电压；8个通道的测量输入值都是满码值32767。经确认，输入卡件24V供电电源没有问题。以另外一套好的AI8×RTD卡件调换到坏的3套AI8×RTD卡件位置，原先坏的3套AI8×RTD卡件位置没有显示SF故障，卡件测量结果正常；拿坏的3套AI8×RTD卡件插到好的那套位置，还是提示SF故障，诊断提示相同。
初步判断3套AI8×RTD卡件坏了，电源，接线端子都没问题；
恢复坏的3套AI8×RTD卡件至各自位置，还是提示SF故障，诊断提示相同。
由于AI8×RTD卡件只用了前4通道，把后4通道该为不激活（Deactivated）后，无SF故障，前四通道测量正常，后4通道测量输入值还是满码值32767。
请问是何原因导致上述现象？
问题补充：
组态中没有选中硬件中断（断线、超限）报警。
佳答案

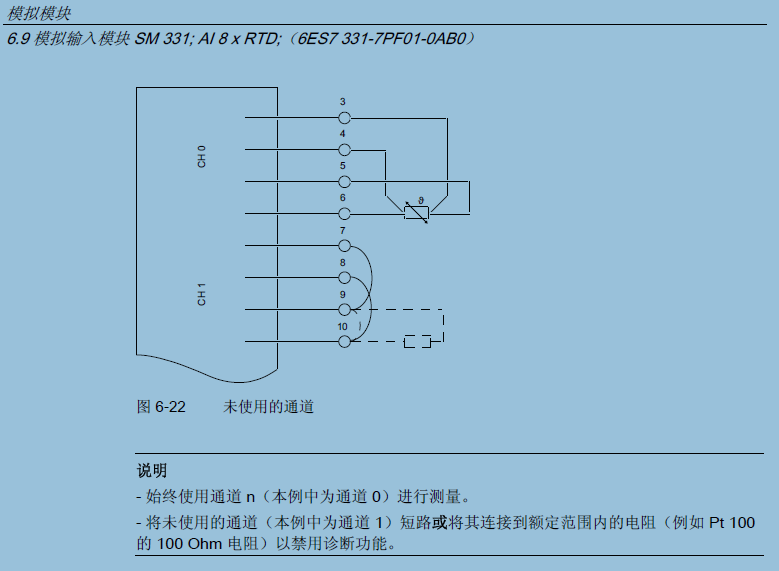

6ES7 331-7PF01-0AB0没有使用的通道不仅要在硬件组态中设置为不激活（Deactivated），还要在端子上短接。目的是禁用诊断功能，也就是解决SF故障。详细见S7-300模块手册。
