当前位置：技成首页 > 文章中心 > 技成百科 > IM151-3通讯的问题2

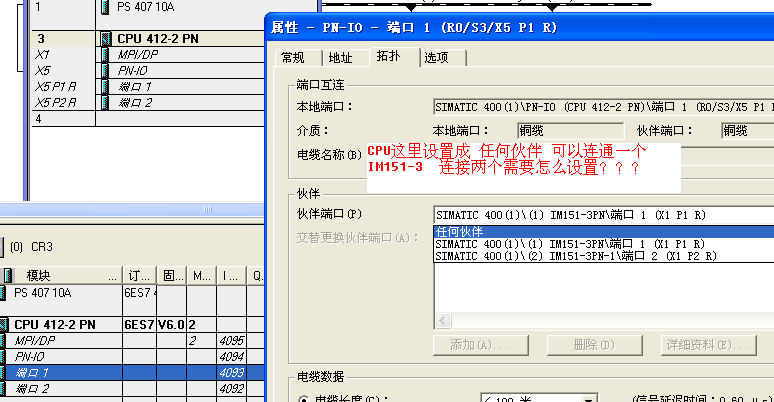

想再问下IM151-3PN的问题 CPU和每个151-3PN单独连接得上。151-3PN串起连接不上，硬件也是配对的。1.跟水晶头插入IM151-3PN端口1 X1P1R 或者插入X1 P2R 端口2有关系吗？ 是可以互换吗？先插哪个都行？（如图1）2.是否需要编程处理？ 是否还需要挂个交换机？3.比如：如图2IM151-3端口1(x1p1R)需要在拓扑-伙伴-伙伴端口（P)里设置吗？
还有在选项-连接-传送介质/双工（R):如：自动设置或TP 100Mbps 全双工需要设置吗?
4.做的时候我设置了IP的，连接传送介质/双工(R)选择的是自动设置，连一个151-3行，连两个就不行了，说是顺序错误。。。151-3需要放存储卡吗？每个需要设置IP吗？
1个CPU 2个IM151-3我都试了两天了。没连通所以再来问下。请指点下下。
图片说明： 1，1 2，5 3，00 4，3 5，2 6，4
佳答案
建议看看这些：、PROFINET IO 网络拓扑使用入门：https://www2.ad.siemens.com.cn/download/HTML/Download2.aspx?EntryId=d3b843c93def9bcaa4a4cb30844eacca406beb7d38ea48d3d70d9d04875fc4abf4b3202910a8571e4d38fc64cfa3b81fff98a6bb184a7de2d93b9ac6be6c8e4ea9376290d87b5210f8e450151690b57fafcfad1a6b27f640868f08c4adc43609&DocCode=A0339、PROFINET选项处理组态使用入门：https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=4464、ET200S IM151-3PN模块不能组态时怎么办？https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=5772
