AI模块处理PT100信号问题

刘玉蓉发布于2014-12-04 17:57 2 0 标签：

同样的PT100,同样的阻值，同样的PLC程序同样的硬件配置，接在模块1和模块2上显示出来的温度一个是30摄氏度一个是65摄氏度，这两个模块在外观上也有点区别附件照片上能看出来，请鉴定下是否其中一个是山寨版？模块1和模块2分别是附件（1-1，1-2）和（2-1，2-2），3为两这对比照片

问题补充：
量程卡设的是A,软件设的RT PT100标准肯定没问题

图片说明： 1，2-1 2，1-1 3，2-2 4，3 5，1-2

佳答案

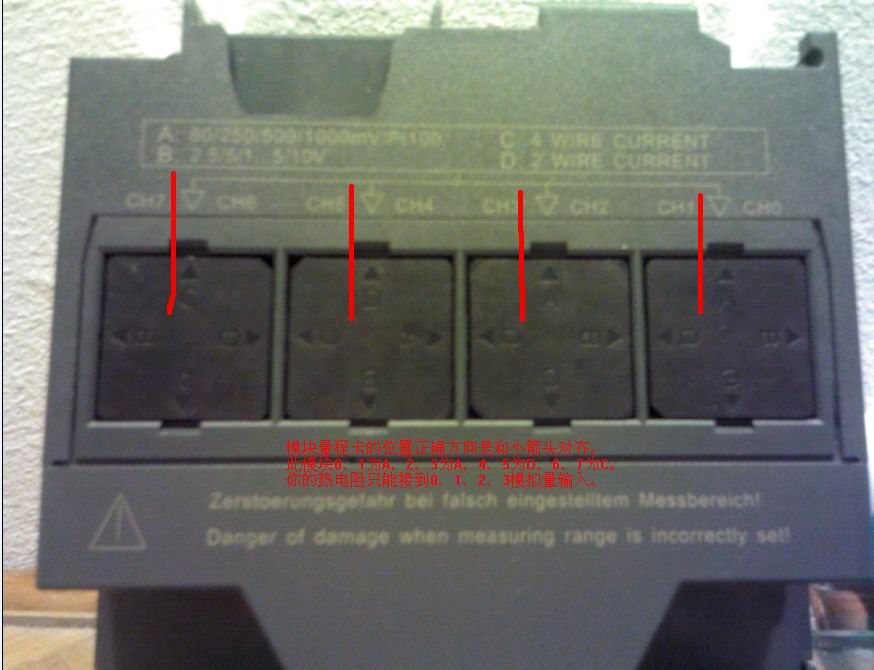

1.因为你的第三个比较图拍的很模糊，即使放大也看不清。所以不知道你说的两个模块在外观上也有点区别不知道具体指什么，我把你的图注释了一下，请见回传图片。你的1-2图中热电阻信号只能接到设置为A的0、1、2、3通道上，C和D是不能接热电阻信号的。你的2-2图中量程卡没有一个设置为A，都不能接热电阻信号的，如果接热电阻信号，得出的结果肯定是错误的。需要用小螺丝刀撬下来，调整一下方向设置为A（A要对着那个箭头三角），相对应的通道才能使用。
2.，推荐先参阅一下《SM331 AI8x12 位入门指南》第2 部分就是简介电压和PT100，请认真细心学习，对其系统组态、调试就会有个全面的了解。
SM331AI8x12 位入门指南第2 部分链接：
https://wenku.baidu.com/view/044f1a49f7ec4afe04a1df94.html
量程卡请仔细核对入门指南第23页所讲内容，PT100接线参考入门指南第30、31、32、33页所讲内容，硬件组态使用standard range(标准型)参考入门指南第52页所讲内容。PT100 接线方式对模拟值显示有非常大的影响，相关内容请参考入门指南第75、76页所讲内容。注意你是否使用的是同一种接线方式。
3.通常判断热电阻的好坏，可以用精度高的万用表测试阻值来判断，然后对照《Pt100热电阻分度表》查看对应的温度。简单方法用手握住热电阻，测量阻值有变化，并在112欧姆左右视为正常。
4.PT100组态编程采用标准型时,程序直接读PIW数值后，先转化为整型，再转化为双整型，后转化为实型，然后除以10.0即为实际温度值(气候型热电阻就除以100.0)。
5.“同样的PT100,同样的阻值，同样的PLC程序同样的硬件配置，接在模块1和模块2上显示出来的温度却不同”个人观点，如果是同一个PT100，请检查PT100是否为同一种接线方式，比如模块1和模块2都是采用三线制接线，尤其是接线端子处接线或跳线接的是否正确，接线图见上传图片。另外再次确认热电阻输入通道对应量程卡设置是否为A。如果还是无法找到问题所在，可拨打西门子技术支持4008104288，请热线工程师指导查找问题所在。
