请教：在s7-200 smart plc中，使用A/B相正交脉冲输出时，就只有2个输出口，即Q0.0和Q0.1，而Q0.3就不能作为脉冲输出口了？S7-200 SMART 型PLC的三轴脉冲就变成了2轴？
问题补充：
AB相正交输出时，Q0.0和Q0.2作为一组分别对应P0和P1；Q0.1和Q0.3作为另一组分别对应P0和P1；请问这2组可以同时使用吗?
佳答案
1、在s7-200 smart plc中，使用A/B相正交脉冲输出时，就只有2个输出口，即Q0.0和Q0.1，而Q0.3就不能作为脉冲输出口了？S7-200 SMART 型PLC的三轴脉冲就变成了2轴？

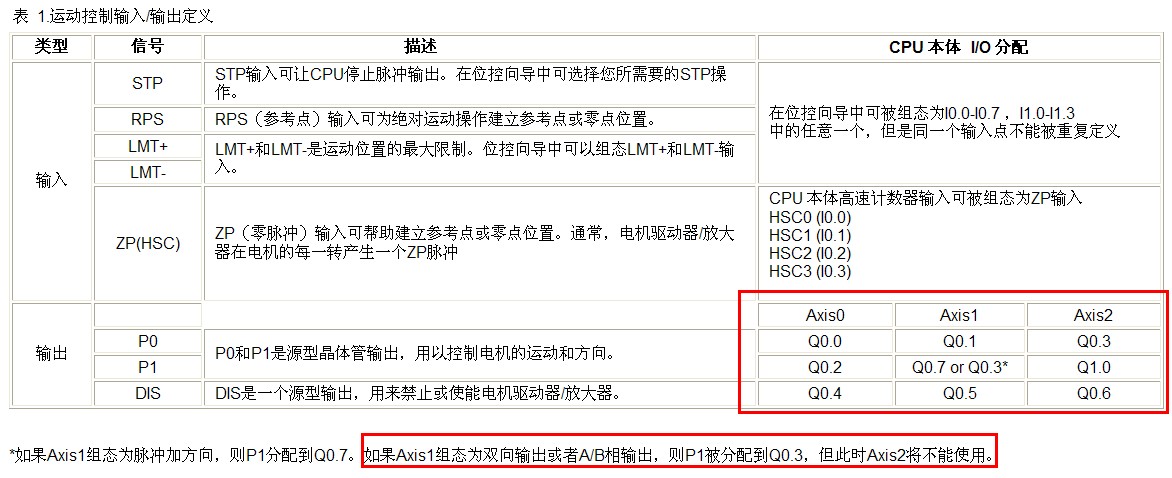

是的，此时Q0.3就不能作为脉冲输出口了！说明如图1
2、AB相正交输出时，Q0.0和Q0.2作为一组分别对应P0和P1；Q0.1和Q0.3作为另一组分别对应P0和P1；请问这2组可以同时使用吗?
可以同时使用！
